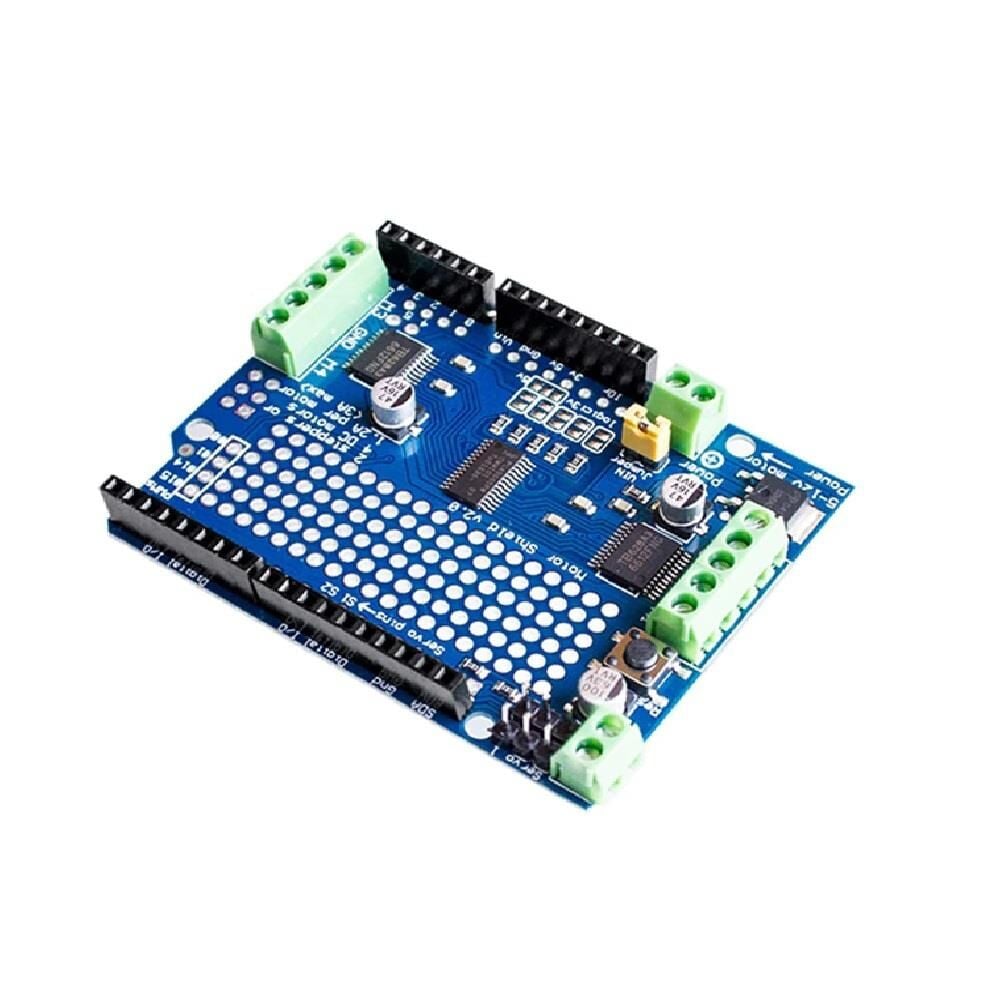

IIC I2C TB6612 Mosfet step Motor PCA9685 PWM Servo sürücü

Bir motor kalkanı ve iyi bir motor çeşitliliği ile kendi motor partinizi yapın!
Orijinal L293D Motorshield kiti en sevgili kitlerimizden biridir, 4 DC motora veya 2 step motorlar sürüme kadar sürüş kabiliyetini koruduk, ancak birçok iyileştirme ekledik:

L293D darlington sürücüsü yerine, şimdi TB6612 MOSFET sürücüsüne sahibiz: kanal başına 1.2A ve 3A pik akım kapasitesi. Ayrıca motorda çok daha düşük voltaj düşüşlerine sahiptir, böylece pillerinizden daha fazla tork alırsınız ve dahili flyback diyotları da vardır.

Bir mandal ve arduino'nun PWM pimleri kullanmak yerine, tam adanmış bir PWM sürücü çipine sahibiz. Bu çip I2C üzerinden tüm motor ve hız kontrollerini ele alır. Birden fazla motoru sürmek için sadece iki pim (SDA & SCL) gereklidir ve I2C olduğundan, diğer I2C cihazlarını veya kalkanlarını aynı pimlere de bağlayabilirsiniz. Bu ayrıca Arduino için herhangi biriyle uyumlu hale getirir.

Tamamen istiflenebilir tasarım: 5 adres seç pimleri 32 istiflenebilir kalkan anlamına gelir: bu 64 steppers veya 128 DC motorlar! Bu kadar stepper ile ne yapabilirsin? Hiçbir fikrim yok ama eğer bir şeyle gelirseniz bize bir fotoğraf gönderin çünkü bu oldukça muhteşem bir proje olurdu.

Arduino UNO ile uyumlu test edildi, Leonardo için,IçinADK/Mega R3, Due, dieci. & Duemilanove. Mega/ADK R2 ile çalışır ve daha önce 2 telli jumper ile çalışır.

Paket içeriği:
