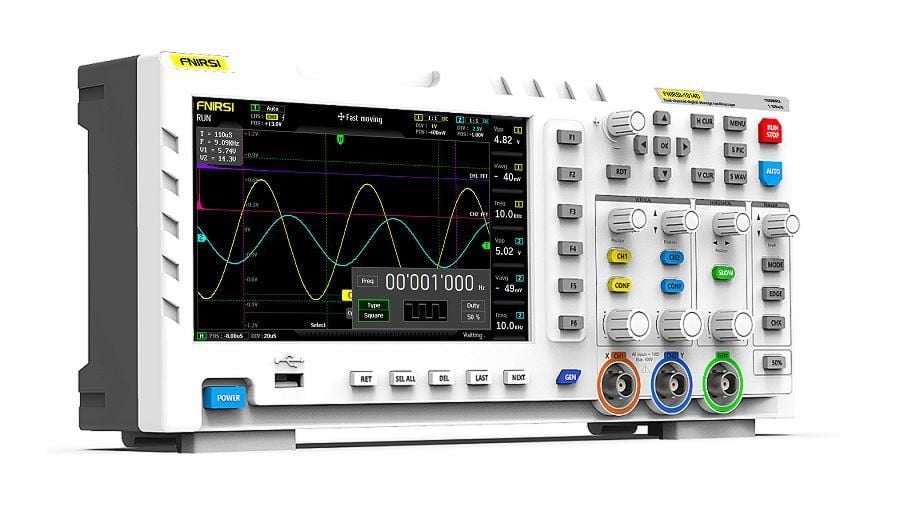

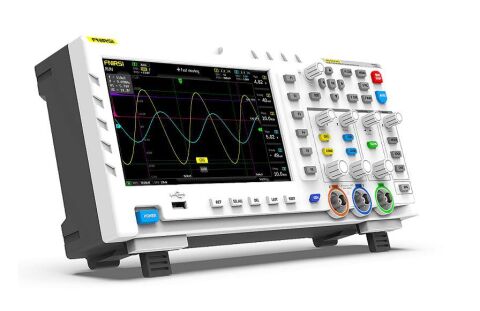

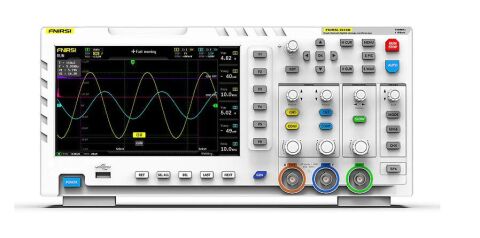

Anunnaki FNIRSI 1014D 2in1 Dijital Osiloskop Sinyal Jeneratörü 1GSa/s
Anunnaki FNIRSI 1014D Dijital Osiloskop Çift Kanallı 1GSa/s

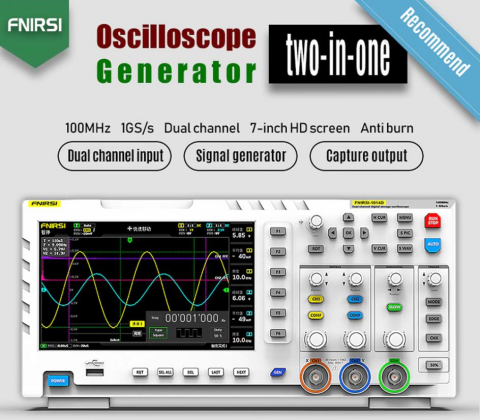

FNIRSI-1014D ikisi bir arada osiloskop ve sinyal jeneratörüdür, gerçek zamanlı örnekleme hızı 1GSa/s'dir ve 100MHz* 2 analog bant genişliğine sahiptir, 7 inç TFT LCD ekranlı, dahili yüksek voltajlı koruma modül, probun 10x vitese geçmemesinin neden olduğu osiloskop yanma kazasından endişe etmeden, 400V'a kadar sürekli voltajı tolere edebilir, dahili DDS fonksiyon sinyal üreteci ve endüstrinin orijinal doğrama çıkışı (2.5vpp), tüm sinyal frekansı adımı 1Hz'dir, 14 çeşit standart fonksiyon sinyalini ve özelleştirilebilir bir kesme sinyalini destekler, doğrama Çıkış cihazı, 1000'e kadar özelleştirilmiş depolayabilen sinyal üretecinin çıkış sinyali olarak osiloskop tarafından ölçülen karmaşık sinyallerin bir kısmını veya tamamını yakalar kesme sinyalleri Gelin ve deneyin, sizi yarı yolda bırakmaz.
Özellikleri:
Dahili DDS sinyal üreteci, 12 çeşit fonksiyon sinyalini destekler.
1000 yakalama sinyaline kadar depolayabilen çıkış sinyali işlevini yakalayın.
Hedeflenen yüksek akıllı kod çözme algoritması, kodlayıcı ömrü sonsuzdur ve akıllı yanma önleme işlevi, 1X 400V'a kadar dayanma gerilimine dayanabilir.
100MHz * 2 analog bant genişliği ve @ 1GSa/s örnekleme oranı ile（1X = 5MHz, 10X = 100MHz).
Parlak renkler ve yüksek kontrast ile tam uyumlu 7 inç 800*480 çözünürlüklü renkli TFT LCD ekran.
Yüksek ölçüm voltajı aralığı: 1X 0~40 V ölçebilir, 10X 0~400V ölçebilir.
12 parametreye kadar ölçüm ： VPP ， VP ， Vmax ， Vmin ， Vavg ， Vrms ， Sık ， Görev+ ， Görev- , Zaman + , Zaman- , Periyot.
İmleç ölçüm fonksiyonu: periyodu, frekansı ve voltajı manuel olarak ölçmek uygundur.
Tam tetikleme işlevi (tek, normal, otomatik) ve herhangi bir zamanda dalga biçimi ekranı (duraklatma işlevi) dondurulur.
Yüksek verimli Tek tuşla OTOMATİK ve tek tuşla dalga biçimi depolama ve ekran görüntüsü işleviyle donatılmıştır.
Dahili 1GB depolama alanı, 1000 ekran görüntüsü + 1000 set dalga formu verisi saklayabilir.
Güçlü dalga formu resim yöneticisi, küçük resim tarama, görüntüleme, ayrıntılı görüntüleme, sayfa çevirme, silme ve dalga formu yakınlaştırma, uzaklaştırma, hareket ettirme vb. destekler.
İkincil analiz için uygun olan ekran görüntülerini bilgisayarla paylaşmak için bir bilgisayara bağlanabilen bir USB arayüzü ile donatılmıştır.
Lissajous figürleri grafik görüntüleme işlevi, iki sinyal grubunun genliğini, frekansını ve faz kontrastını belirlemek için kullanılabilir.
FFT görüntüleme işlevi, sinyalin spektral özelliklerini analiz edebilir, bellek sıkıştırma teknolojisi, dalga formu yenileme ekranı titremez.
Ekran parlaklığı ayar işlevi ve arka plan ızgarası parlaklık ayarı işlevi ile taşıması da kolaydır.
Özellikler:
Malzeme: ABS
Analog bant genişliği: 100MHz * 2
Kanal sayısı: 2 kanal
Maksimum gerçek zamanlı örnekleme oranı: 1GSa/s
Dikey hassasiyet: 50 mV/böl ~ 500 V/böl
Yatay zaman tabanı aralığı: 50S/div ~ 10nS/div
Maksimum test voltajı: 40 V (1X prob), 400 V (10X prob)
Depolama derinliği: 240Kbit
Giriş direnci: 1MΩ
ADC hassasiyeti: 8 bit
Bağlantı modu: AC/DC
Tetik modu: Tek, Normal, Otomatik
Tetik kenarı: Yükselen kenar/Düşen kenar
Harici tetik gerilimi 0~40 V
Uzatma bağlantı noktaları: USB resim dışa aktarma
Paket boyutu: 340*140*70mm/13.4*5.5*2.8in
Paket ağırlığı: 1500g / 3.3lb
Paket listesi:
1 * FNIRSI-1014D Osiloskop Ana Bilgisayarı
2 * Eşleşen 100MHz Prob (1X ve 10X）)
1 * klip
1 * USB Veri Hattı
1 * İngilizce Kullanım Kılavuzu
