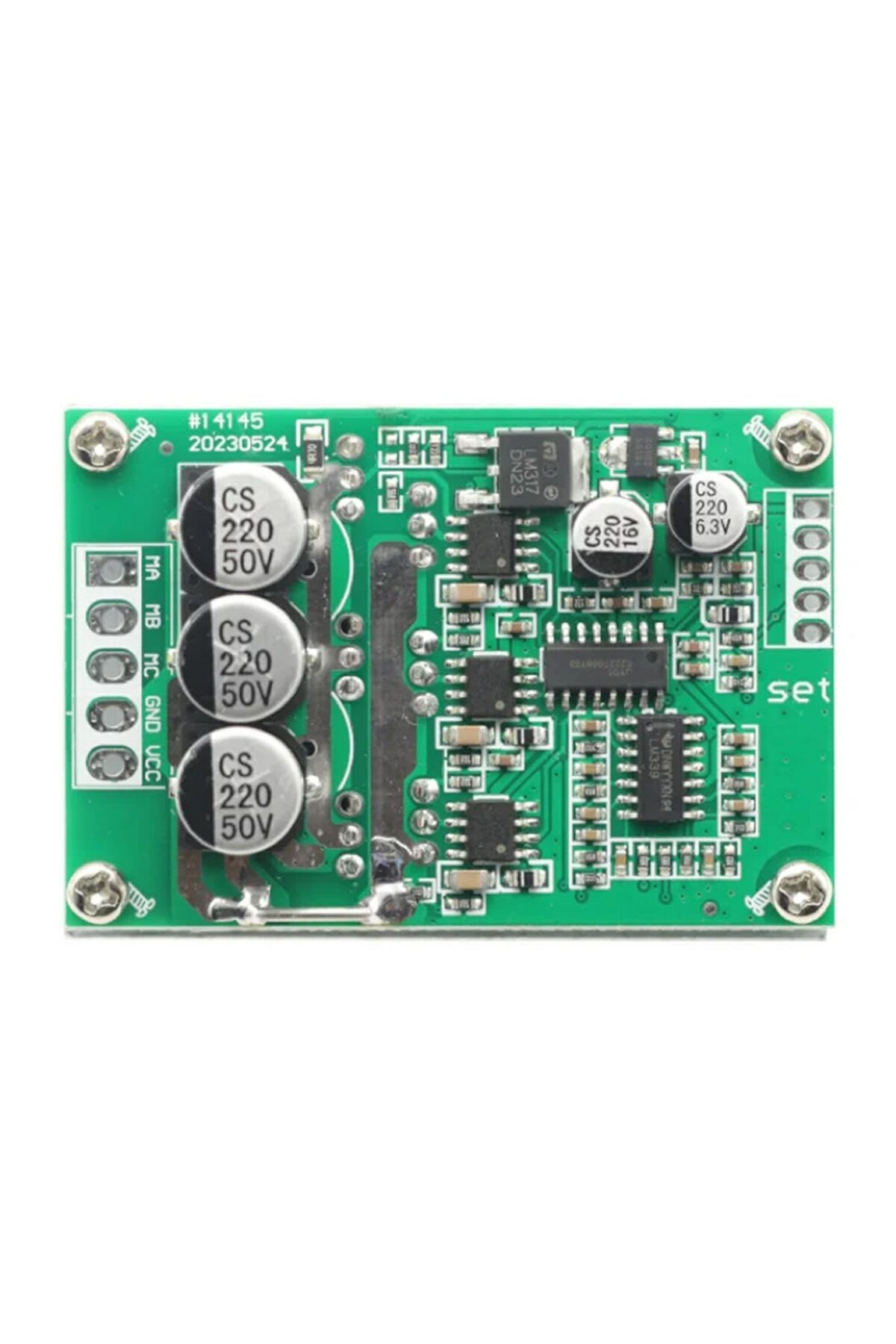

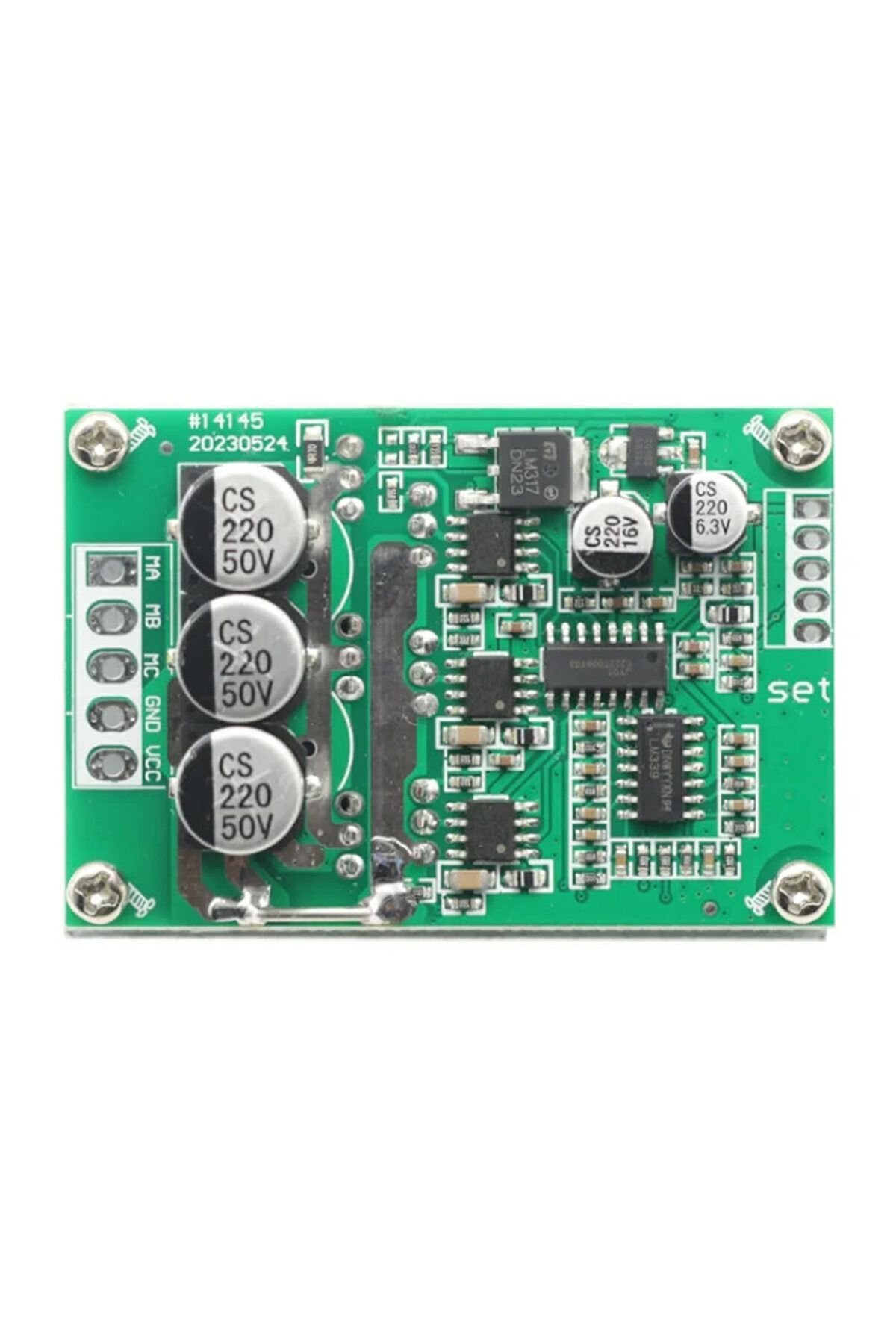

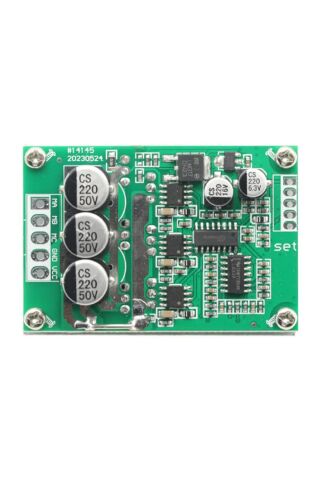

Pwm Bldc Kontrol Kartı JYQD-V7.3E2 120 Derece Hall Balanslı Hız Ayarlanabilir Otomobil Araç

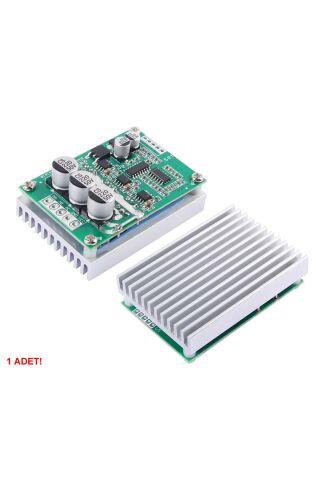

Ürün altındaki mosfetler soğutucu bir yüzeye montajlanmalıdır. Uygun soğutulma yapılmazsa mosfetler bozulacaktır. 100wa kadar fan ile kullanılabilir. 100w üstünde güce uygun soğutucu sistemleri ile kullanmanız gerekmektedir.

     500w fırçasız motor sürücü kartıdır. 120 derece fırçasız motorlar ile kullanılır. Potansiyometre ile motor hızı %0/100 arasında ayarlanabilir. Motor algılayıcı sensör girişleri bulunmaktadır. Açma kapama kontrol buton desteği vardır. Hız sinyali pals çıkışına sahiptir. Bir anahtar ile motor yönü kontrol edilebilir.

     Kutusuz ve soğutucu yanında bulunmamaktadır. Açıklamalardaki yönergelere göre soğutucu kullanılması gerekmektedir. Küçük yapısı projelerinizde kullanıma uygundur.

Özellikler:

• Model:

  DC 12V 36V 15A 500W Fırçasız Motor Sürücü

  Besleme voltajı: DC 12V / 36V
• Çalışma akımı: 15A  ( Maksimum16A )
• Motor gücü: Maksimum 500W ( 100w üstünde uygun soğtucu kullanılması şarttır. )
• Pwm fekansı: 1-20Khz
• Duty ayarı:  % 0/100
• Hız ayar pot girişi
• Kart açma kapama anahtar girişi
• Yön kontrol anahtar girişi
• Yüksek akım koruması
• Stall koruması
• Renk: Yeşil
• Malzeme: Çeşitli elektronik malzemeler / Pcb
• Çalışma sıcaklığı:   -20C  /  +85C
• 5 Pin 3.96mm motor bağlantı soketi.
• 6 Pin 2.54mm kontrol pini
• 5 Pin 2.54mm motor hall algılama bağlantı soketi.
• 4 Adet 3mm montaj deliği

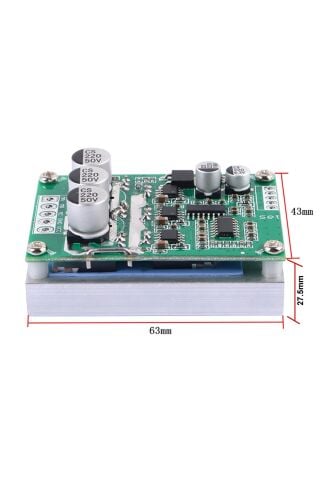

• Boyutlar: 42.5mm x 63mm
• Ağırlık: 27gr

DC 12V 36V 15A 500W Fırçasız Motor Sürücü

Motorun voltaj ve güç parametrelerinin uygunluğunu kontol ediniz. Yüksek güç aktarıldığında bozulabilecek bir motor bağlarsanız motorunuz zarar görebilir.

• 120 derece fırçasız motorlar ile kullanılır. Motor 3 faz hall sırasını gerçek duruma göre ayarlayabilirsiniz. Böylece en iyi verimli sürme durumuna ulaşabilirsiniz.
• Kutusu ve soğutucusu yanında yollanmamaktadır. 100w a kadar fan ile kullanılabilir. 100w üstünde soğutucu kullanılması şarttır.
• Kart üzerindeki 5V çıkışı harici başka hiç bir devreye bağlanmaması şarttır. Sadece hız ayar potu ve enable anahtar bağlantısı için kullanılabilir.
• Motor kabloları korumalı olmalıdır. 50cmden uzun olmamalıdır. Aksi takdirde motor dönüşü kötü yönde etkilenir.

Kontrol Portu:

• Z/F: Dönme yön kontrol pinidir. 5V bağlantı veya boş bırakmak “ileri” yöndür. 0V “ters” yönde çalıştırır.
• VR: Hız kontrol pini. Analog hız ayar giriş pini. 0-5V arasında voltaj uygulanmalıdır. 20kohm potansiyometre kullanılabilir.
• El (Enable): Açma kapama kontrol pini. Toprak bağlantısında çalışmaz. 5V yada boşta kart çalışır.
• Signal: Hız sinyali pals çıkışı
• GND: Toprak
• 5V: Kontrol sinyalleri için 5V besleme çıkışı

Güç Portu:

• MA: Motor A Faz bağlantısı
• MB: Motor B Faz bağlantısı
• MC: Motor C Faz bağlantısı
• P- : Gnd toprak bağlantısı
• P- : Besleme bağlantısı

Paket İçeriği:

• 1 Adet JYQD V7.3E2 Motor Sürücü
