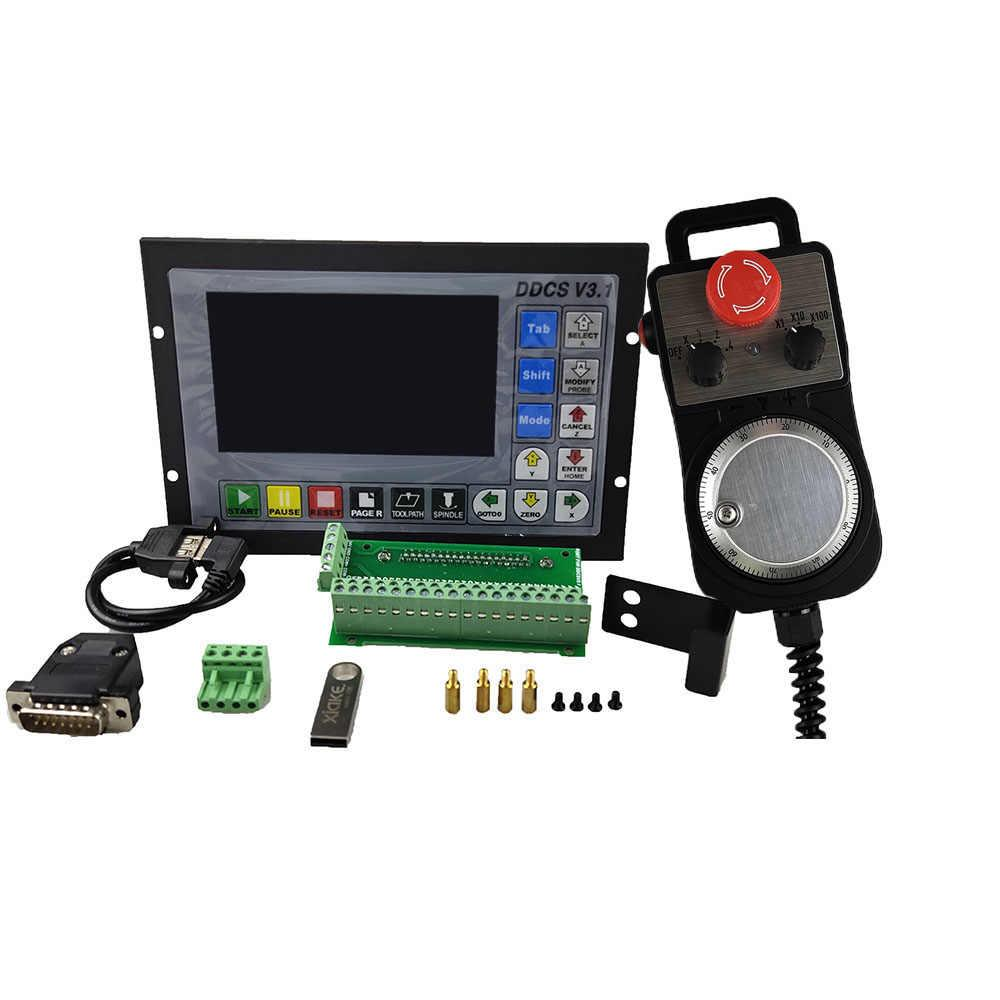

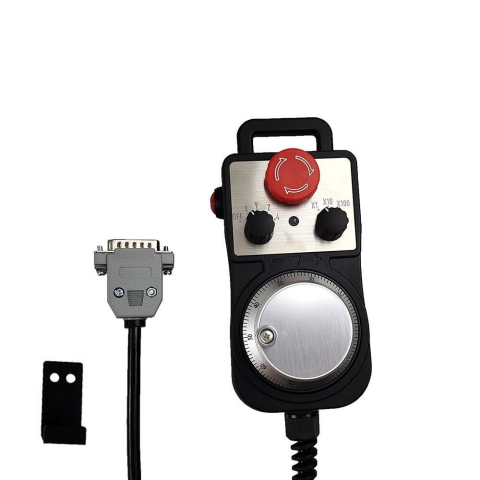

DDCS V3.1 4 eksen 500KHz G kodu Çevrimdışı CNC denetleyici + 4 eksen Acil Durdurma Elektronik El çarkı MPG Set

1.1 ürün tanıtımı

DDCS, step ve servo sistemleri için 4 eksen hareket kontrolörü 'dir. DDCS V3.1, yazılım ve donanımdaki DDCS V2.1 'den güncellenir. Büyük gücü küçük bir ayak izi ile birleştirir ve kullanımı kolaydır. Eksen başına en yüksek çıkış darbesi 500 khz'dir. Bu, step motorlar ve servo motorlar için yüksek kontrol hassasiyeti sağlar.

DDCS sayısal kontrol sistemi, ARM + FPGA tasarım çerçevesini benimser. Kol, insan-bilgisayar arayüzünü ve kod analizini kontrol eder ve FPGA temel algoritmaları sağlar ve kontrol nabzını oluşturur. Bu güvenilir kontrol ve kolay kullanım sağlar. Dahili işletim sistemi Linux tabanlı. DDCS V3.1 'in panel düzeni yapısı, yerden tasarruf etmek için çok rasyonel. Tüm işlemler sadece 17 tuşla kontrol edilir ve kapsamlı bir G kodu seti desteklenir. DDCS, birçok stil ve CNC makinesi için kullanılabilir. Tornalar, yönlendiriciler, Pick &- Place ve Mills sadece birkaç örnektir.

DDCS, bir bilgisayara ihtiyaç duymadan tek başına bir sistem olarak çalışır. Bu, yüksek hassasiyet, doğruluk ve güvenilirliği garanti eder. Arayüz, çok kapsamlı bile, çok kısa sürede öğrenilebilir.

1.2 DDCS V3.1 kısa teknik özellik:

1) 16 fotoelektrik izole dijital giriş, 3 fotoelektrik izole dijital çıkış;

2) 3.1 sürümü enhenced algoritması, eski sürümün yumuşak enterpolasyon, sabit ark enterpolasyon hatasını destekler;

3) Analog mil kontrolü 0-10V mil kontrolü (PWM çıkışı olarak değiştirilebilir);

4) 3-4 eksen motor kontrolü. Diferansiyel darbe ve yön çıkış sinyali, eksen başına Max.500Khz;

5) ARM9 ana kontrol çipi, FPGA çekirdek algoritma çipi;

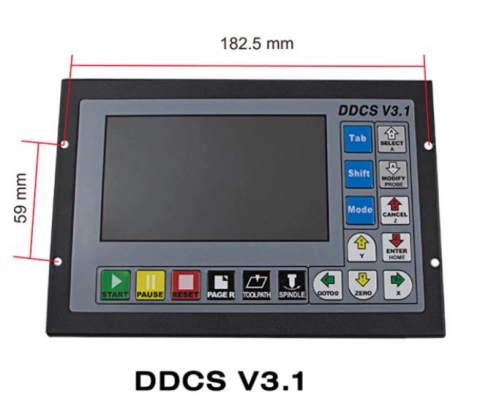

6) 5 inç TFT ekran, çözünürlük oranı: 480x272,17 işlem tuşları;

7) kontrolör için güç kaynağı 24VDC, minimum akım 0.5A;

8) IO portu için güç kaynağı 24VDC,minimum akım 0.5A; IO güç kaynağı tarafından, sistem zaten IO portları için güç kaynağı. Artık IO portu için harici güç kaynağına gerek yok

9) G kodu dosya girişi için USB bellek disk desteği, g-kod dosyasının boyutu sınırlı değildir

10) destek standart MPG

11) her eksen için Jog fonksiyonu (sürekli, adım, tanımlanmış mesafe); Müşteri mesafeyi tanımlayabilir

12) hızlı bir şekilde çalışma pozisyonunu belirtmenin çalışmasını destekleyin

13) “güç kesme” kurtarma desteği. Veri otomatik olarak kaydedilir

14) kontrolör sadece NPN tipi sınırlı anahtarı destekler.
