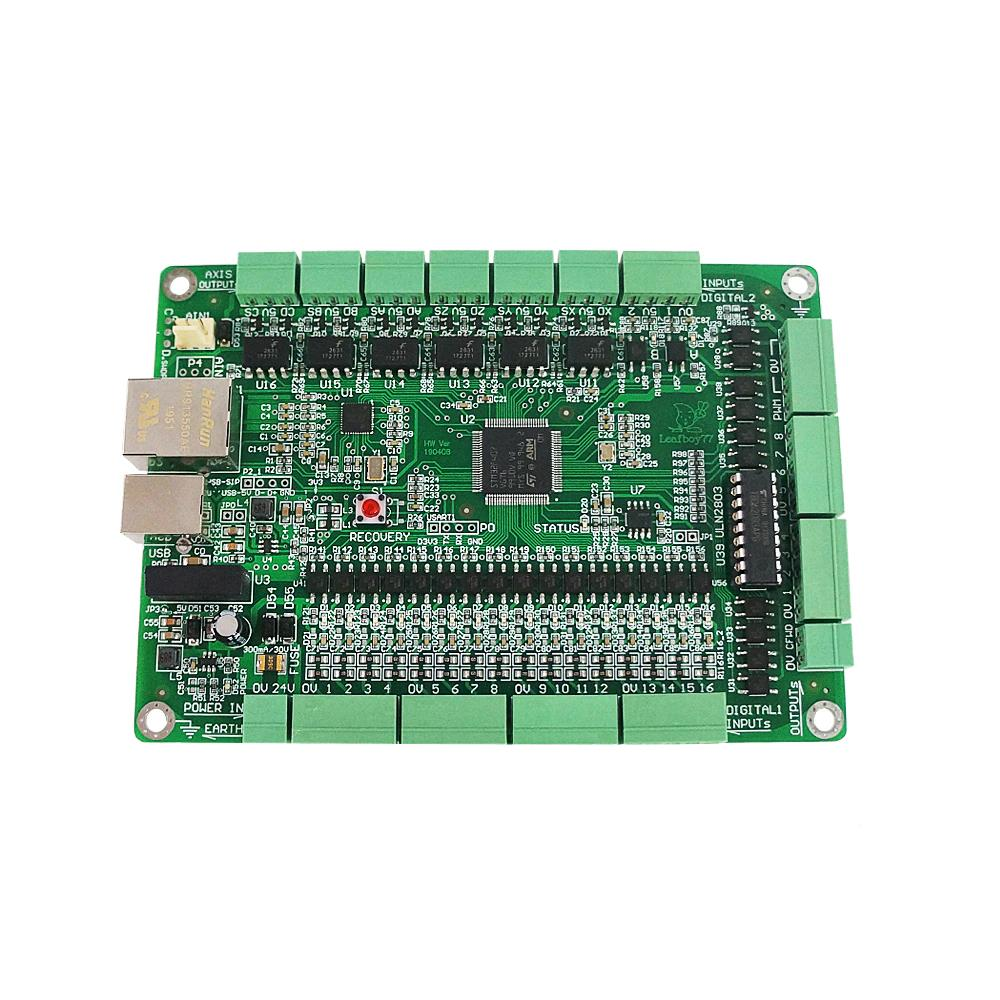

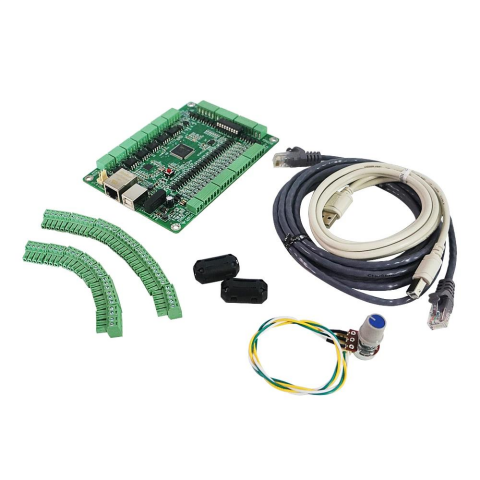

EDG381 CNC Mach3 USB+ETHERNET 6 Eksenli Hareket Kontrol Kartı Çift Arayüzlü
EDG381 CNC Mach3 USB+ETHERNET 6 Eksenli Hareket Kontrol Kartı Çift Arayüzlü
Özellikleri:
Ethernet (TCP/IP kullanarak) veya USB Tam hızlı bağlantı.
100M Ethernet arayüzü, dahili ağ trafosu izolasyonu, uzun mesafeli kablolu bağlantıyı destekler. Kablosuz yönlendirici ile PC (dizüstü bilgisayar) ve hareket kontrol panosu arasındaki kablosuz bağlantı gerçekleştirilebilir.
6 eksene kadar, 500kHz darbeli motor, servo veya step motora uygundur. Herhangi bir eksen, Step/Dir Spindle olarak konfigüre edilebilir.
Slave eksenini destekler (çift taraflı motor sürücüsü: çift X/Y/Z), otomatik ev seviyelendirmeyi destekler (çift taraflı ana anahtar).
Aynı anda 2 MPG için 2 gerçek zamanlı Manuel Darbe Üretimi (MPG) giriş portu. MACH3 MPG çok adımlı moda ayarlandığında , CNC işleme merkezi ile aynı gerçek zamanlı performansa sorunsuz bir şekilde sahiptir. Kontrol panosunda gecikme yoktur ve mekanik sistem performansı tam olarak kullanılır.
18 genel amaçlı giriş, belirli göstergelerle, giriş sinyali durumlarını açıkça gösterebilir.
8 genel amaçlı çıkış, Şu şekilde yapılandırılabilir: mil saat yönünde / CCW / Mist / Flood / VB komut dosyası programlama kontrolü.
PWM sinyal iş mili kontrolü veya Adım/Dir sinyal iş mili kontrolü.
İşleme hızını / jog hızını / iş mili hızını ayarlamak için 2 analog giriş portu.
Durum göstergesi LED'i, USB/Ethernet bağlantısını ve yanıp sönerek çalışma durumunu göstermek için faydalı olabilir.
10MHz ile 6 yüksek hızlı optokuplör (Çift Kanal), tüm giriş/çıkış sinyallerini izole etmek için 28 genel optokuplör, bu yüksek maliyetli tasarım, yüksek performans ve kararlı sistem sağlanabilir.
Tüm Mach3 sürümlerini tam olarak destekler. Windows XP-Windows10(32bit/64bit) dahil olmak üzere Windows serisini destekler.
Herhangi bir USB sürücüsü yüklemeye gerek yoktur, bilgisayara takıldıktan sonra kullanılabilir.
Kolay ürün yazılımı güncellemesi.
Eksiksiz bir kurulum kılavuzu, resimli, ayrıntılı açıklama sağlayın.
Takılabilir konektör
100M Ethernet arayüzü / USB arayüzü / İzole güç kaynağı
Ethernet kablosu bağlantısı
USB kablo bağlantısı
6 eksenli çıkış sinyali (yön sinyali + adım sinyali):
10MHz yüksek hızlı optokuplör izolasyonu x12 kanal
Optokuplör izolasyonu PWM mil hız kontrol sinyal çıkışı x1
/ optokuplör izolasyon evrensel çıkış x8
Güç Girişi / Optokuplör İzoleli NPN Girişi x16
Harici Ayar Düğmesi

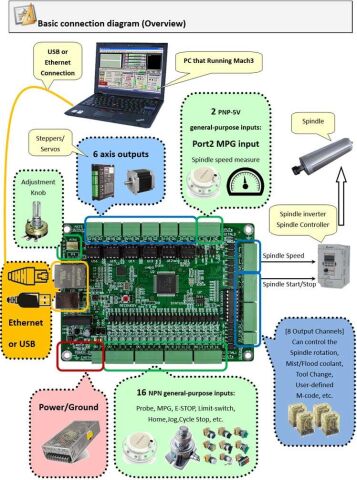

Hareket kontrol panosu ve PC bağlantısı
USB kablo bağlantısı
Ethernet kablosu doğrudan bağlı
Yönlendirici üzerinden Ethernet kablosu
WLAN (Kablosuz LAN)

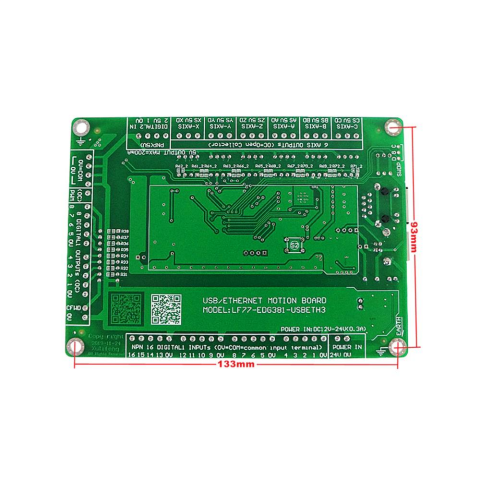

Daha fazla teknik Veri İçin Devrenin Arkasındaki QR Kodu okutunuz
Kılavuz: Kılavuz (EDG381) Ver1.1 (ZIP/6,3M) 2021/8/2
Eklenti: eMotionMach3(V2.0.0.0).zip (0.3M) 2021/8/2
Arayüz USB / Ethernet(TCP/IP)
Eksen çıkış numarası 6 Eksen (yüksek hızlı optokuplörler)
Eksen çıkış frekansı 500KHz
Dijital girişler 18 (Optokuplör izolasyonu): NPN*16 / PNP-5V *2
Analog girişler 0-3.3V * 2 (izole edilmemiş)
MPG girişleri 2 (Optokuplör izolasyonu): NPN*1 / PNP-5V *1
Hız ölçüm girişi 1 (Optikokuplör izolasyonu): PNP-5V *1
Dijital çıkışlar Açık kollektör çıkışı 500mA *8 (Optokuplör izolasyonu)
Analog çıkış PWM açık kollektör çıkışı 10mA *1 (Optokuplör izolasyonu)
Eksen Boşluğu NUMARA
MPG (Manuel Darbe Üreteci) Gerçek zaman
Bağımlı Eksen (Çift X/Y/Z) EVET
Otomatik tesviye (çift taraflı ev anahtarı) EVET
Eksen Bağlantısı EVET
