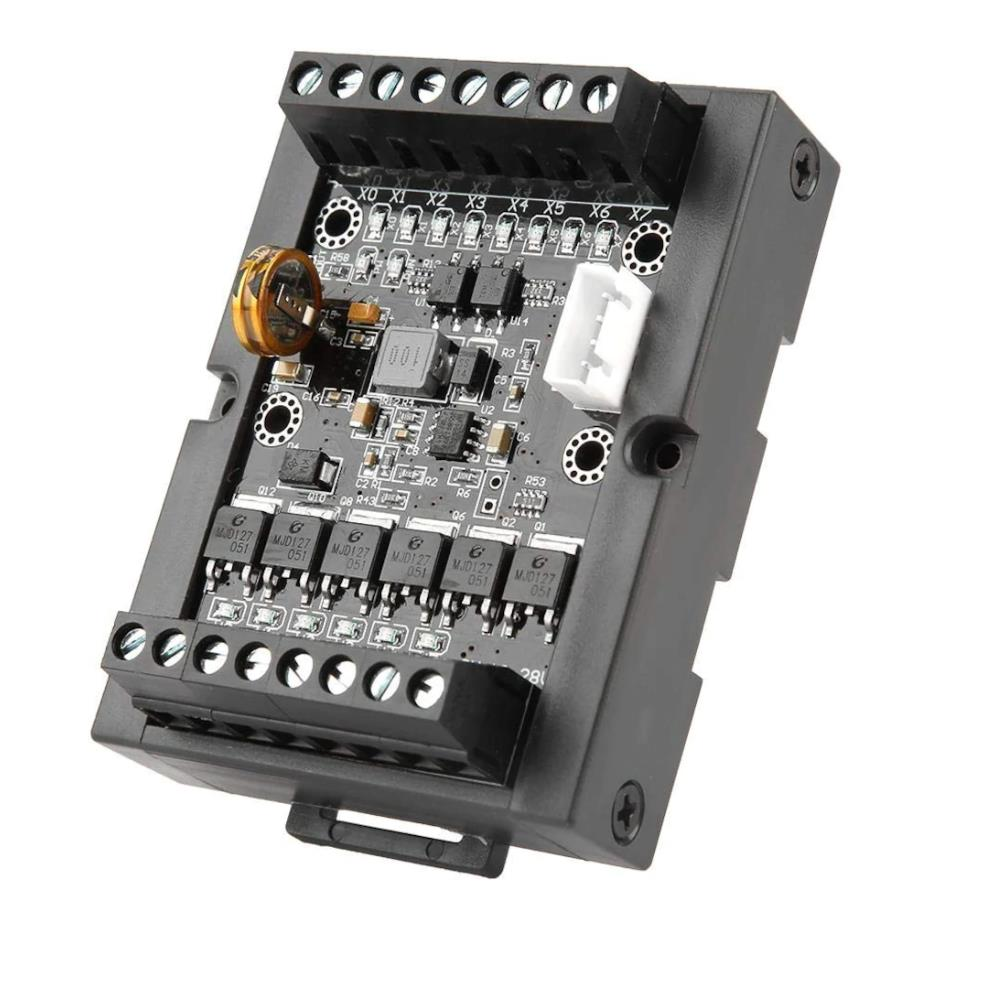

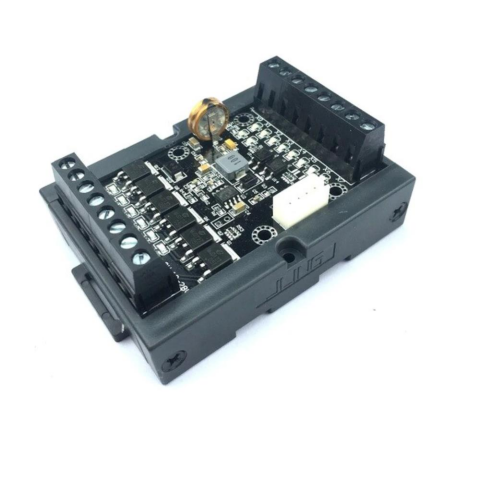

FX1N-14MT PLC Kartı Endüstriyel Kontrol Paneli PLC Pano DC10-28V 8000 Adım

8 noktalı giriş, 6 noktalı transistör açık toplayıcı çıkışı, geniş besleme gerilimi 10-28VDC

Boyutlar: uzunluk X genişlik X yükseklik: 46X73X20mm. Montaj deliği boyutu: 4 M3 vida ile 38*22.5 güvenli.

Bu kart, doğrudan plc'ye yazılan merdiven diyagramları yazmak için GX programlama yazılımını kullanarak doğrudan bir PLC kartıdır, çevrimiçi olarak izlenebilir, fiyat tek çipli karttan bile daha ucuzdur.

PLC kartı kullanmanın avantajları:

1. Programlamak kolay, müşteriler bir gün içinde programlamayı öğrenebilir

2. Yeniden kullanılabilir

3. Yüksek kararlılık

4. Genişletmek kolay



1. Kapsamlı, sistematik anti-girişim tedavisi, çoklu anti-girişim tasarımı ile güç kaynağı devresi, sert elektromanyetik girişim çalışma ortamı her türlü korku yok.

2. Güçlü 32-bit yüksek hızlı ARM core CPU kullanın; FXGPWIN veya GX geliştirici ile programlanabilir

Indirilebilir \ hata ayıklama \ monitör

(Yazılım dönüşümü gerekmez, normal PLC ile aynı indirme yöntemi)

 Uygulama kapsamı: Metalurji, kimyasal, plastik, tekstil, gıda, ambalaj, baskı, yapı malzemeleri, ağaç İşleme, merkezi klima gibi çeşitli endüstriyel otomatik kontrol uygulamalarında esnek bir şekilde kullanılabilir. çevre koruma ekipmanları ve tek proses kontrol ekipmanları. Mekanik, endüstriyel montaj hatları, çeşitli takım tezgahları için endüstriyel kontrol ekipmanları.

   6. Bu endüstriyel kontrol panosu can güç kaynağı 10VDC-24VDC, Ve seçim tipi fx1n'dir. Giriş: X0-X7 toplam 8 puan, çıkış: Y0-Y5 toplam 6 puan. Maksimum bellek kapasitesi: 8000 adım (Yönetim kurulu karmaşık uygulama ortamlarına daha iyi uyum sağlamak için üç anti-boya ile püskürtüldü)

Modül fonksiyonu:

Bu modül programlanabilir kontrol, binlerce fonksiyon, istikrarlı ve güvenilir çalışma performansı, dahili watchdog zamanlama devresi gerçekleştirebilir, etkili bir şekilde uzun bir süre çalıştırmak için modül garanti!!!.

Ortak özelliklerden bazıları aşağıda gösterilmiştir:

1. Gücü açın, röle 1, N saniye kapandıktan sonra kapatılır; daha sonra röle 2, N saniye kapandıktan sonra kapatılır.

2. Gücü açın, röle 1, N saniye kapandıktan sonra kapatılır; daha sonra röle 2 N saniye sonra kapatılır ve daha sonra çevrilir.

3. Güç açıldığında, röleler 1 ve 2 aktif değildir. Bir sinyal veya bir düğme tetiklendiğinde, röle 1, N saniye kapatıldıktan sonra kapatılır; daha sonra röle 2, N saniye sonra kapatılır ve bir sonraki tetikleyiciye kadar kapanır, aynı işlemi tekrarlar.

4. Sinyalleri programlayarak 1, 2, rölelerin herhangi bir kontrolü 1 ve 2 elde edilebilir.

5. Sinyal 1 bir sinyal olduğunda, röle 1 kapalı ve röle 2 açık; sinyal 2 bir sinyal olduğunda, röle 1 açık ve röle 2 kapalı.

6. Sadece NPN sensör sinyali bağlanabilir ve sensör sinyali rölenin herhangi bir kontrolünü gerçekleştirmek için programlanabilir.

7. Sinyal 1 tetikleyici olduğunda, kontrol rölesi 1; sinyal 2 tetikleyici olduğunda, kontrol rölesi 2.

8. Gücü açın, N saniye boyunca döndürmek için motoru kontrol edin, sonra N saniye ve döngüyü tersine çevirin.

9. Ne zaman sinyali 1 bir sinyal, motor kontrol edilir döndürmek için ileri; ne sinyal 2 bir sinyal, motor kontrol edilir.
