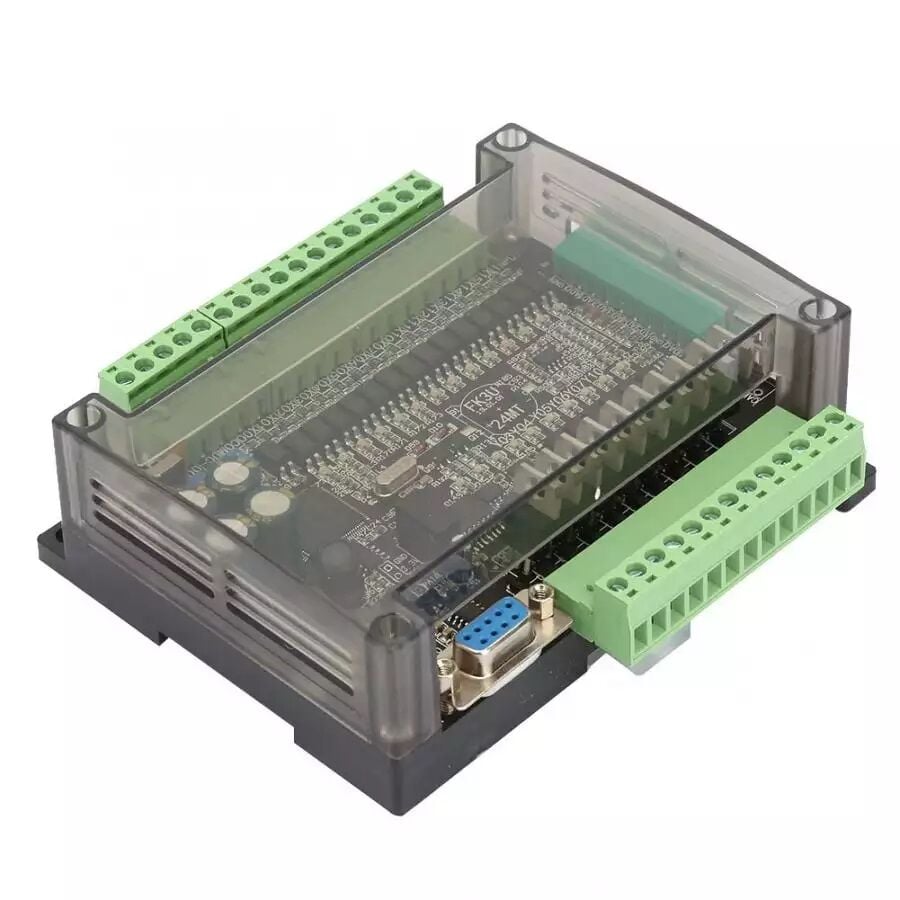

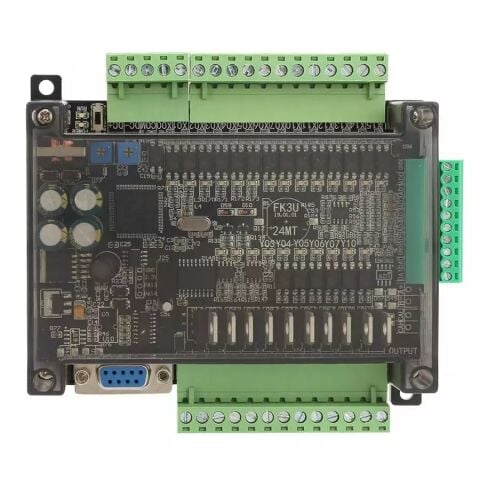

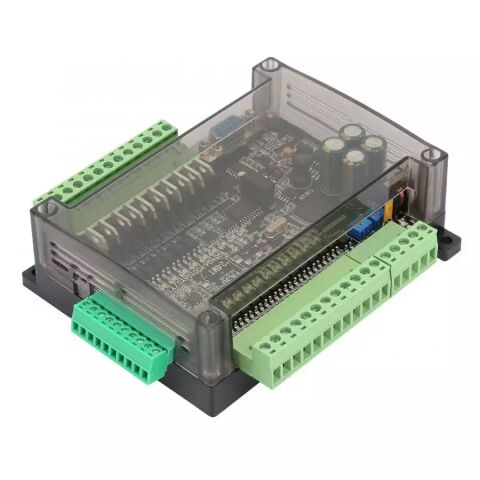

FX3U 24MR - 14 Giriş 10 Röle Çıkışlı Baskılı Devre Kartı
|
Model |
FX3U-24MR |
|
Giriş voltajı |
DC24V |
|
Program adımları |
8000 adımlar: 2 haberleşme portu: bir RS232 (DB9 seri haberleşme portu FX3u, bir RS485 (485 seçin maç) (iletişim protokolü D8120 ayarlanabilir) |
|
Giriş noktası X bileşeni |
X0-X15, DC24 girişi, düşük seviye etkili. X0-5 yüksek hızlı sayma giriş portu (varsayılan 12 KHZ). |
|
Çıkış noktası Y bileşeni |
Y0-Y11 röle çıkışı. Yüksek hızlı çıkış için röle çıkış akımı 5AY0-2 (. 26k) |
|
Analog giriş |
6 kanal analog giriş, 12 bit doğruluk, giriş voltajı: 0-10V; 0-20mA; RD3A komutu ile analog oku |
|
Analog çıkış |
2 kanal analog çıkış, 12 bit doğruluk, çıkış voltajı: WR3A komutu ile 0-10VOutput analog voltaj |
|
Ara röle M |
M0-M3071, güç tasarrufu aralığı ayarlanabilir |
|
Adım noktası S |
S0-1023, kapanma kaydetme aralığı S0-S1023 ayarlanabilir |
|
100Ms zamanlayıcı |
T0-T199, birikmiş güç tasarrufu T184-T199 |
|
10Ms zamanlayıcı |
T20-T249, birikmiş güç tasarrufu T246-T249 |
|
1Ms zamanlayıcı |
T250-T383, T250-255 birikmiş tip |
|
16-bit sayaç |
C0-C199, güç tasarrufu C100-199 |
|
32-bit sayaç |
C200-C219, güç tasarrufu C220-C234 |
|
32 bit yüksek hızlı sayaç |
C235-255; C235-240 tek fazlı sayaç, frekans çarpma yok; C241-240 tek fazlı sayaç, 2 frekans çarpma; C247-249 çift fazlı sayaç, frekans çarpma yok; c250-252 çift fazlı sayaç, 2 frekans çarpma; C253-255 çift fazlı sayaç, 4 frekans çarpma. |
|
Kayıt D |
D0-D7999, kapanma kaydetme aralığı D0-7999 ayarlanabilir |
|
Dolaylı adresleme işaretçisi |
V0-7,Z0-7 |
|
P Subroutine |
P0-63 |
|
Kesiyorum |
X0-5 harici kesme. Zamanlayıcı kesme (1ms birimdir). Karşı kesme. |
|
Özel M bileşeni |
M8000 normalde çalışma sırasında kapalı, M8002 güç açık darbe, M8011 10Ms darbe, M8012 100Ms darbe, M8013 1s darbe, M8014 dakika darbesidir. |
|
Boyut |
Yaklaşık. 12.5*12.5*4.3cm/4.9*4.9 * 1.7in |
|
Ağırlık |
Yaklaşık. 358g/12.6oz |
