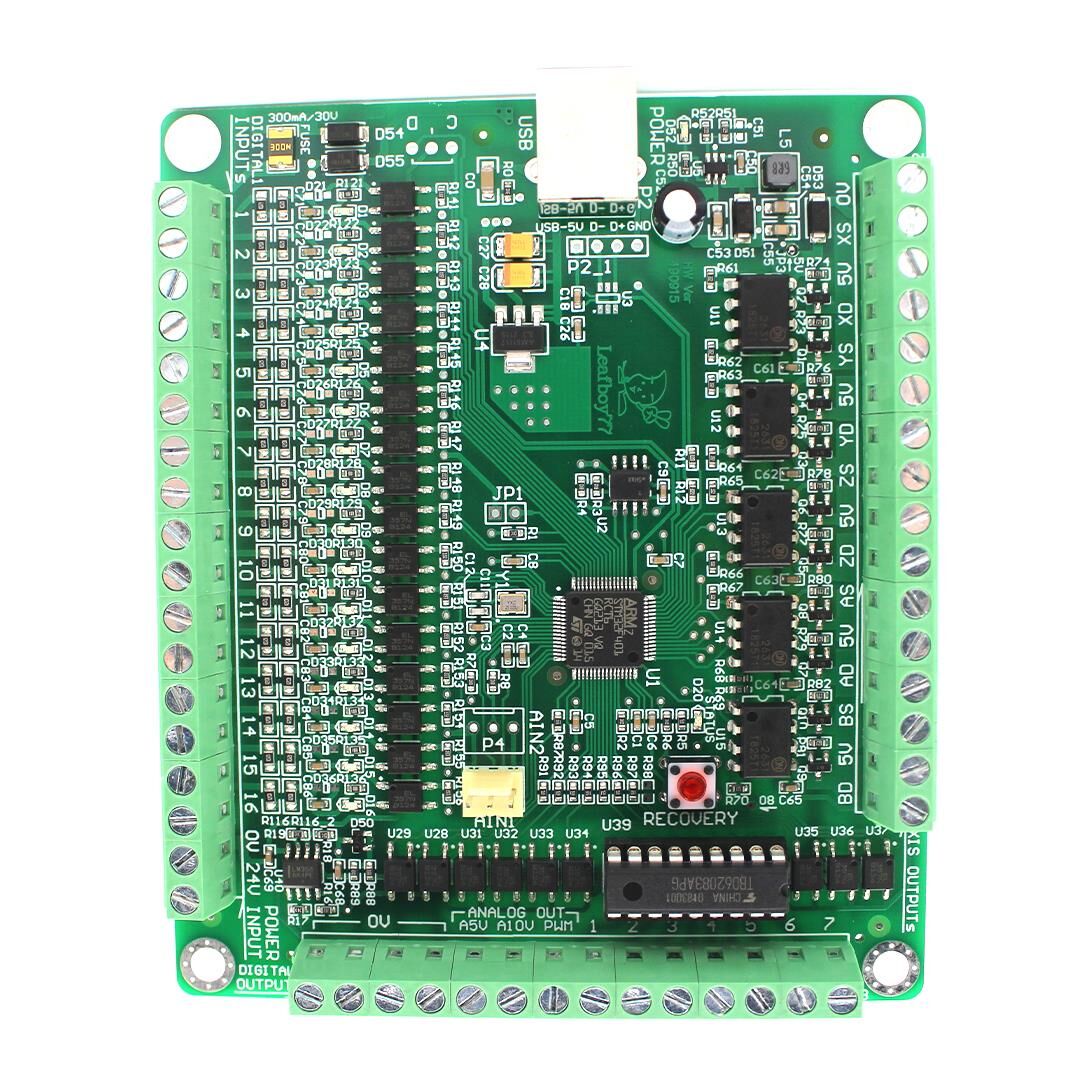

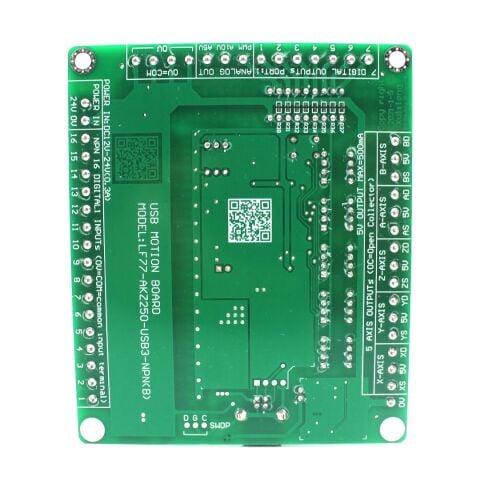

AN7753 LF77-AKZ250-USB3-NPN 5 eksen CNC Mach3 Hareket kontrolör Kartı Mach3 USB CNC Oyma Makinesi Denetleyicisi

USB tam hızlı bağlantı.

Servo veya step motor için uygun olan 5 adete kadar, 500kHz darbeli motor. Herhangi bir eksen bir adım/Dir mili olarak yapılandırılabilir.

Aynı anda 2 MPG için 2 gerçek zamanlı manuel darbe üretimi (MPG) giriş portu. MACH3 MPG çok adımlı modda ayarlandığında, % CNC işleme makinesi ile aynı gerçek zamanlı performansa sahiptir. Kontrol panosu 'in gecikmesi yok ve mekanik sistem performansı tamamen kullanılıyor.

16 genel amaçlı giriş, belirli göstergelerle, giriş sinyali durumları açıkça gösterebilir.

7 genel amaçlı çıktı, şu şekilde yapılandırılabilir: mil saat yönünde/CCW/sis/sel/VB komut dosyası programlama kontrolü.

PWM çıkışı * 1 kanal, 0-10V analog voltaj çıkışı * 1 kanal, 0-5V analog voltaj çıkışı * 1 kanal. Mil motor hız ayarı için 3 çıkış kanalı kullanılır: PWM darbe genişliği/0-10V veya 0-5V invertör.

İşleme hızını/dürtme hızını/iş mili hızını ayarlamak için 2 analog giriş portu.

Durum göstergesi LED, USB bağlantısını göstermek ve yanıp sönerek çalışma stauts göstermek için yararlı olabilir.

Tüm giriş/çıkış sinyallerini izole etmek için 10MHz, 25 genel optokuplör ile 5 yüksek hızlı optokuplörler (çift kanal), bu yüksek maliyetli tasarım yüksek performans ve istikrarlı sistem sağlanabilir.

Mach3 R3.043.066 sürümü dahil olmak üzere tüm Mach3 sürümlerini tamamen destekleyin. Windows XP-Windows10(32bit/64bit) dahil olmak üzere Windows serisini destekleyin.

Herhangi bir USB sürücüsünü yüklemeye gerek yok, bilgisayara taktıktan sonra kullanılabilir.

Kolay firmware güncellemesi.

Resimli açıklamlar için ürünün arkasındaki QR Kodu okutunuz.

Çevre dostu bakır terminaller:
Eksen çıkışı x3/genel çıkış x8 / PWM çıkışı x1/genel giriş x16/güç girişi


Bakır USB soket:


3 eksenli çıkış sinyali (yön sinyali + darbe sinyali): 10MHz yüksek hızlı optocoupler izolasyon x6 kanalları


Optocoupler izolasyon PWM mili hız kontrol sinyali çıkışı x1 / Optocoupler izolasyon genel çıkış x8
8-channel çıkış sürücü çip, yüksek kaliteli yuvarlak pin prizler kullanarak, kullanıcılar için uygun çip yerine


Optocoupler izole NPN giriş x16/güç girişi


2 grup güç kaynağı: BUCK anahtarlama güç kaynağı + LDO düşük bırakma doğrusal güç kaynağı
Tantal kondansatör + kendini kurtarma sigorta + anti-ters diyot + TVS anti-dalgalanma diyot


USB kablosu (aksesuar: USB kablosu * 1.5M, 7mm manyetik halka * 2)

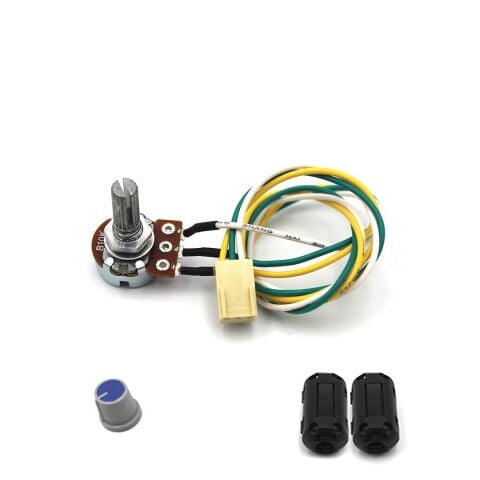

Dış büyütme düğmesi

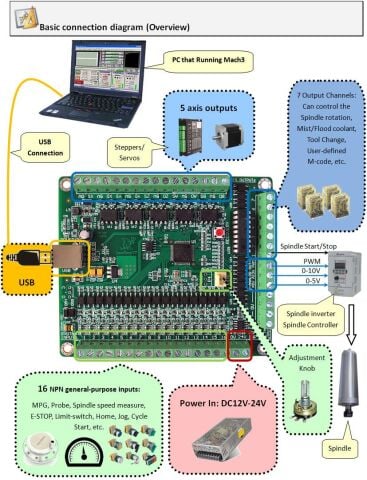

Denetleyici kurulu ve dizüstü kablolama:
