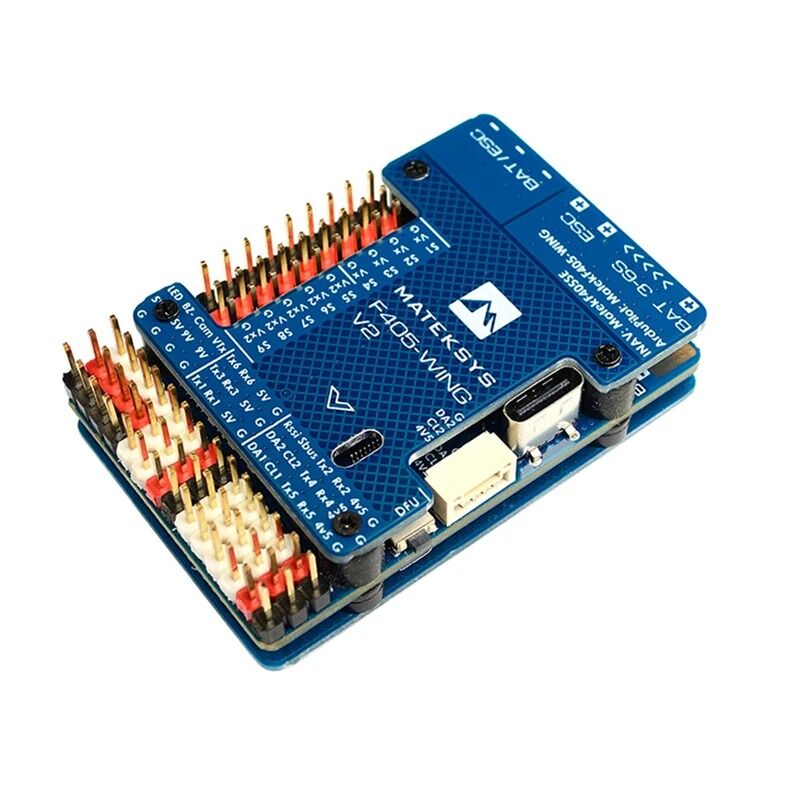

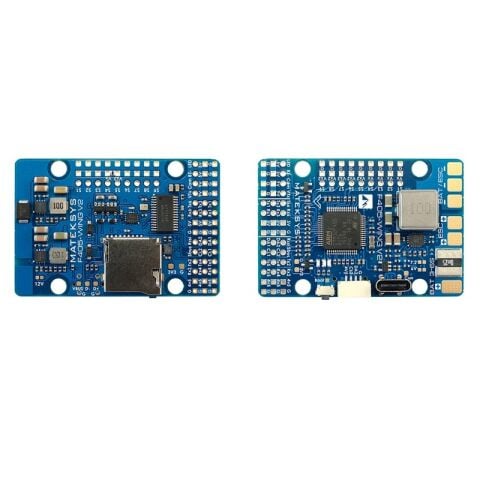

MATEKSYS F405-WING V2 Uçuş Kontrol Kartı

MATEKSYS F405-WING V2 Uçuş Kontrol Kartı

Teknik Özellikleri

MCU: STM32F405RGT6, 168 MHz, 1MB Flash
IMU: ICM42688-P
Barometre: DPS310
OSD: AT7456E
Blackbox: MicroSD kart yuvası

• 6x UART
• 1x Softserial_Tx seçeneği (INAV)
• 10x PWM çıkışı
• 2x I2C
• 3x ADC (VBAT, Akım, RSSI)
• SBUS girişi için dahili inverter
• USB Type-C (USB 2.0)

FC Firmware

• ArduPilot: MatekF405-Wing (ArduPlane 4.4 veya üstü)
• INAV: MATEKF405SE (INAV 6.0 veya üstü)

PDB (Güç Dağıtım Kartı)

• Giriş voltaj aralığı: 930V (36S LiPo) - TVS korumalı
• Akım Sensörü: 220A, 3.3V ADC (INAV ölçeklendirme 150, ArduPilot 66.7A/V)
• Ölçüm Direnci: 100A sürekli, 220A tepe
• Batarya Voltaj Bölücü: 1K:10K (INAV ölçeklendirme: 1100, ArduPilot için BATT_VOLT_MULT: 11.0)

BEC 5V Çıkışı

• Tasarlanan Kullanım: Uçuş kontrolcüsü, alıcı, OSD, kamera, buzzer, 2812 LED şerit, GPS modülü, hava hızı sensörü
• Sürekli Akım: 2 Amper

BEC 9V / 12V Çıkışı

• Tasarlanan Kullanım: Video verici, kamera, gimbal vb.
• Sürekli Akım: 2 Amper
• 12V seçeneği: Jumper pad ile seçilebilir
• Stabil çıkış için: Giriş voltajı > Çıkış voltajı + 1V olmalıdır.

BEC Vx Çıkışı

• Tasarlanan Kullanım: Servo motorlar
• Gerilim Ayarı: 5V (Varsayılan), 6V veya 7.2V seçenekleri
• Sürekli Akım: 5 Amper, 6A Tepe
• Stabil Vx çıkışı için: Giriş voltajı > Vx voltajı + 1V olmalıdır.

BEC 3.3V Çıkışı

• Tasarlanan Kullanım: Harici 3.3V çevre birimleri
• Regülatör: Lineer regülatör
• Sürekli Akım: 200 mA

Fiziksel Özellikler

• Montaj: 30.5 x 30.5 mm, Φ4mm delik, Grommet ile Φ3mm

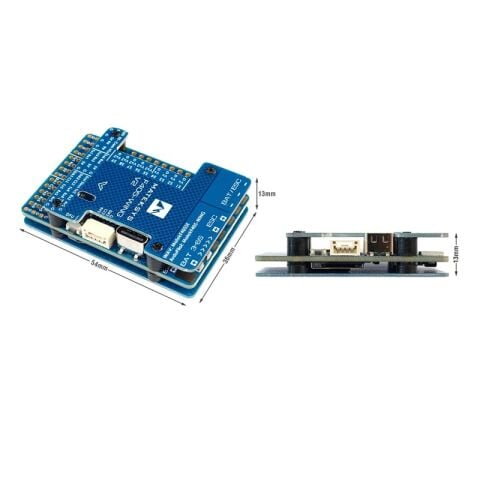

• Boyutlar: 54 x 36 x 13 mm
• Ağırlık: 25g

Kutu İçeriği

• 1x F405-Wing-V2
• 1x 20cm JST-GH-4P - JST-GH-4P kablo (I2C portu için)

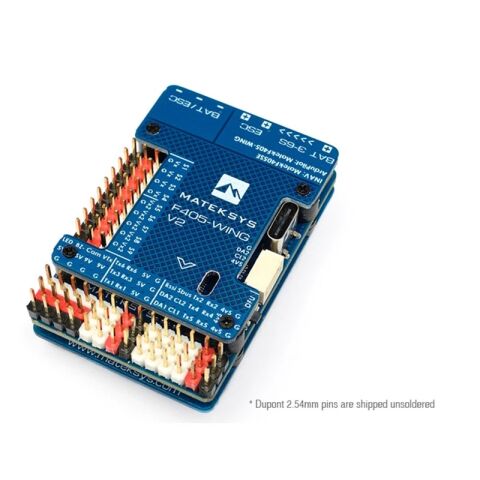

• Dupont 2.54 pinleri
