MAX7219 Dot Matrix Modül

MAX7219 entegre bir seri giriş / Çıkış ortak katot ekran sürücüsü, Mikroişlemciyi 8Digit7Segment numaralı ekran ile bağlar, ayrıca bir çubuk grafik ekran veya64Bağımsız bağlayabilirsiniz. ChipBtypeBCDEncoder, çok kanallı tarama döngüsü, segment word sürücüsü ve bir tane daha 8 * 8StaticRAMHer veri parçasını saklamak için kullanılır. Her ledSegment akımını ayarlamak için yalnızca bir harici kayıt kullanılır.

Tüm yaygın mikroişlemcilere uygun bir dört telli seri arabirim bağlanabilir. Her veri, güncelleme sırasında tüm ekranların üzerine yazmak zorunda kalmadan adreslenebilir.MAX7219Ayrıca kullanıcının her bir veriyi kodlamayı veya kodlamamayı seçmesine izin verir.
Tüm cihaz bir150μAl güç kapatma modu, analog ve dijital parlaklık kontrolü içerir, bir tarama sınırı kaydı kullanıcının 1-8Bit verilerini görüntülemesini sağlar, tüm aydınlatma algılama modu için bir tane vardır.

sadece gerekir3OneIOPort bir nokta matrisi sürebilir! nokta matrisi görüntülendiğinde titreşim yok! Basamaklı desteği!

Modül parametreleri:

1. tek bir modül one8 * 8 ortak yin sürebilir

2. modül çalışma gerilimi: 5 V

3. modül boyutu: uzunluk 12.8 cm X genişlik3.2 cm X yüksek1.3 cm

4. 64 Sabit vida delikleri ile diyafram

5. çoklu modül kaskad desteklemek için giriş ve çıkış arayüzü ile Modül

Kablolama talimatları:

1. modülün sol tarafı giriş portu ve sağ tarafı çıkış portu.

2.Tek bir modülü kontrol ederken, sadece giriş portunu bağlamanız yeterlidirCPU

Birden fazla modül basamaklandığında, modüllerin ilk1Giriş sonlandırmasıCPU, çıkış sonlandırması2 Modül girişleri, 2 Modüllerin çıkış sonlandırması3 Modül girişleri, vb ...

Mikrodenetleyiciyi örnek olarak alın:

VCC → 5V

GND → GND

Din → P2.2

CS'nin → P2.1

CLK → P2.0

Nakliye listesi:

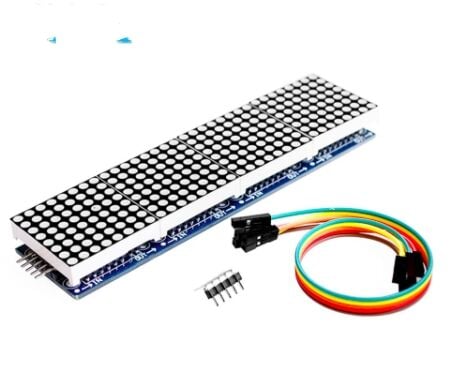

1.Max7219Dot matris modülü dört bir arada (Bitmiş ürün, nokta vuruşlu, test edilmiş)

2.20CM DuPont Hattı 5P
