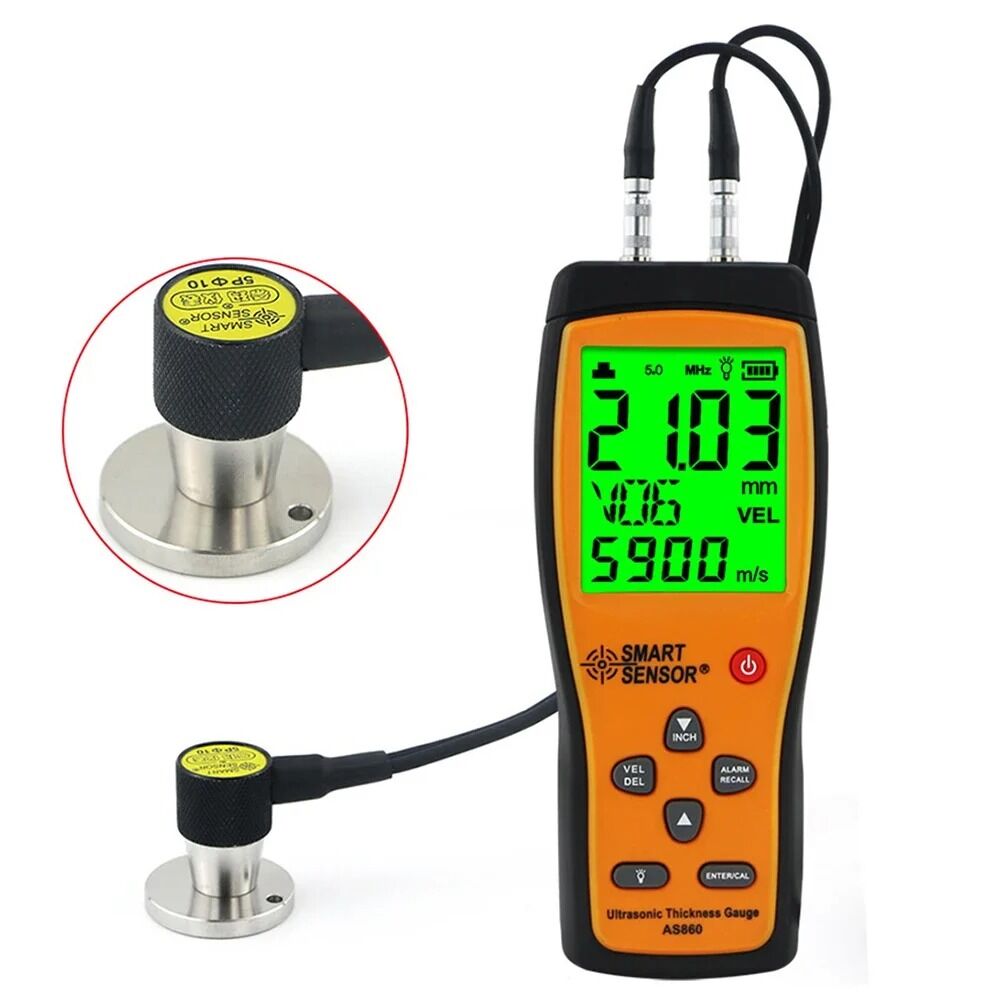

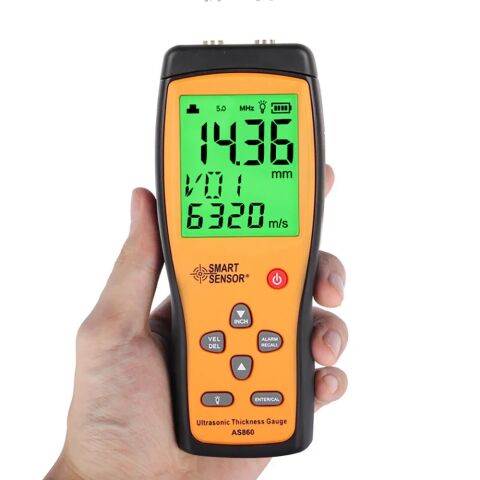

Smart Sensor AS 860 Ultrasonik Kalınlık Ölçer; yanında gelen probu ile 300mm e kadar, hızlı bir şekilde metal, cam, alüminyum, plastik gibi malzemelerin kalınlığını ölçebilen, ultrasonik kalınlık ölçüm cihazıdır.

Smart Sensor AS 860 Kalınlık Ölçer Özellikleri

• AS 860 ultrasonik kalınlık ölçüm cihazı otomatik kalibrasyon özelliği bulunmaktadır. CAL menüsünde iken; cihazın kutusunun yanında gelen metal kalibrasyon parçasının üzerine prob dokundurularak kalibrasyon yapılır.
• Smart Sensör AS 860 cihazı ile ölçüm yaparken; probun ölçümü yapılacak malzeme ile bağlantısının doğru yapılıp yapılmadığını anlayabilmek için ekranında kavrama simgesi bulunmaktadır.
• AS860 kalınlık ölçüm cihazının ultrasonik ses hızı ayarlanabilir özelliktedir.
• Düşük pil göstergesi sayesinde, cihazınızın pili tamamen bitmeden görebilirsiniz.



  Ölçülen son 12 veriyi hafızasında saklama özelliği bulunmaktadır.
• Otomatik kapatma ve manuel kapatma özelliği bulunmaktadır.
• Karanlık ortamlarda rahatlıkla ölçülen değerleri görebilmeniz için yeşil ekran ışığı bulunmaktadır.

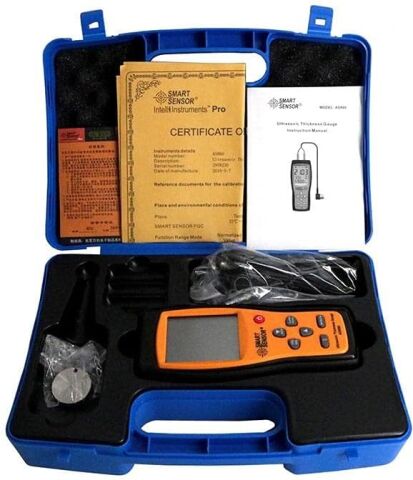

• Cihazı ve malzemelerini kullanmadığınız zamanlarda rahatlıkla taşıyabilmeniz için darbelere dayanıklı mavi çantası bulunmaktadır.

Kullanım Adımları

1. Ölçüm Öncesi Hazırlık
   • Transdüseri üniteye bağlayın, gücü açmak için "on/off" düğmesine basın. LCD ekranı, arka aydınlatma ile birlikte tam ekran görüntüsüyle 0.5 saniye boyunca belirecek. Daha sonra LCD ekranında son kullanılan ses hızı gösterilecek, bu durumda ünite kullanıma hazır hale gelir.
2. Ses Hızı Seçimi
   • "VELDEL" düğmesine iki kez basarak ses hızı ayarına giriş yapın. Vel simgesi yanıp sönerken, istediğiniz hızı seçmek için aşağı ve yukarı ok tuşlarına basın. Seçimi tamamlamak için "ENTERCAL" düğmesine basın.
3. Ses Hızı Ayarı
   • Normal durumda "VELDEL" düğmesine bir kez basarak kaydedilmiş ses hızı birimini ayarlama moduna girin. Kaydedilmiş hız birimi yanıp sönerken, aşağı ve yukarı ok tuşlarıyla hızı ayarlayın, ardından ayarlanan değeri kaydetmek için "ENTERCAL" düğmesine basın.
4. Kalibrasyon
   • Normal durumdayken "ENTERCAL" düğmesine 3 saniye basılı tutun. LCD ekranında "CAL" simgesi ve 5900 m/s ses hızı ile 4.00 mm kalınlık görüntülenecektir. Standart örnek bloğu kullanarak kalibrasyon yapın, "CAL" simgesi kaybolana kadar bekleyin. Daha sonra aşağı veya yukarı ok tuşlarına basarak ölçüm moduna geçin.
5. Kalınlık Ölçümü
   • Ölçüm yapılacak alanı transdüserle bağlamak için birkaç bağlama maddesi uygulayın. LCD ekranında kalınlık ölçümü gösterilecektir. Ölçüm sırasında, ikonun yanıp sönüp sönmediği iyi bir bağlama durumunu gösterir; ikonun yanıp sönmediği durumda ise bağlamanın yetersiz olduğunu gösterir. Transdüser çıkarıldıktan sonra ölçüm tutulacaktır.
6. Ses Hızı Ölçümü
   • Bir malzemenin ses hızını ölçmek için, öncelikle mikrometre veya verniyer kaliper kullanarak malzemenin kalınlığını belirleyin. Sonra transdüseri o malzemeyle bağlayarak kalınlık ölçümü yapın. Aşağı veya yukarı ok tuşlarıyla kalınlığı ayarlayın, ardından "ENTERCAL" düğmesine basarak hızı görüntüleyin ve mevcut hız belleğine kaydedin.

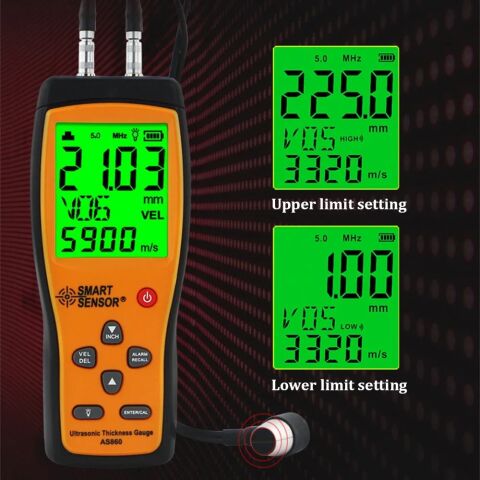

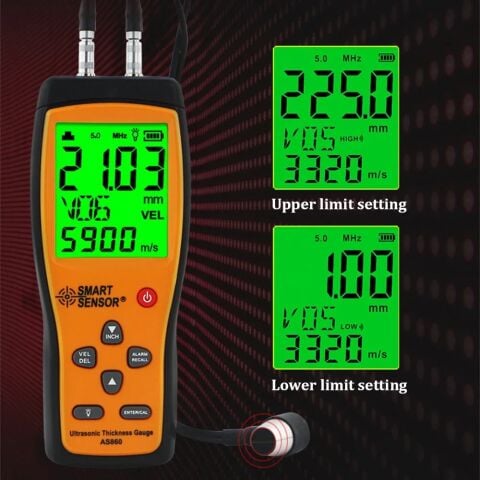

7. Kalınlık Alarmı Ayarı
   • Kalınlık alarm sınırlarını ayarlamak için "ALARMRECALL" düğmesine basın. Düşük kalınlık alarmı ayarına girmek için aşağı ve yukarı ok tuşlarıyla sınırları ayarlayın, sonra "ENTERCAL" düğmesine basarak onaylayın. Yüksek kalınlık alarmı ayarına geçmek için "ENTERCAL" düğmesine basın ve ayarları varsayılan alarm olarak kaydedin. Ölçüm sırasında, ayarlanan limitlerin altında/karşısında kalınlık olduğunda "BIBI" sesi çalar ve "HIGH/LOW" uyarılarını gösterir.
8. Kalınlık Veri Depolama
   • Ölçüm sırasında "ENTERCAL" düğmesine bir kez basarak kalınlık okumasını kaydedin. LCD ekranında "FUL" simgesi görünüyorsa, belleğin dolu olduğunu belirtir.
9. Kalınlık Veri Kaydı
   • Veri kayıt moduna girmek için "ALARMRECALL" düğmesine 3 saniye basın. Aşağı ve yukarı ok tuşlarıyla M01'den M12'ye kadar depolanan verileri inceleyin. Bellek boş ise, LCD "----" gösterecektir. Normal moda dönmek için tekrar "ENTERCAL" düğmesine basın.
10. Veri Silme
    • Tüm depolanan verileri silmek için "VELDEL" düğmesine 3 saniye basın, LCD ekranında "CLR" simgesi belirecektir.
    • Veri geri çağırma modundayken, mevcut depolanan verileri silmek için "VELDEL" düğmesine basın. Verileri sildikten sonra, boş bellek "---" olarak gösterilir.
11. Düşük Pil Göstergesi
    • Pil gücü 3.3V 0.2V'ye düştüğünde, düşük pil ikonu görüntülenecektir. Daha fazla ölçüm için pilleri değiştirin.
12. Arka Aydınlatma Seçimi
    • Güç kapalıyken, "down arrow + on/off" tuşlarına basarak ünitenin açılmasını sağlayın, arka aydınlatma on/off işlevini seçin. Operasyon sırasında arka aydınlatma 10 saniye boyunca aktif olacaktır.
13. Kapatma
    • Ünitenin kapanması için "on/off" düğmesine basın. Ünite, herhangi bir işlem yapılmazsa 1 dakika içinde otomatik olarak kapanacaktır.
