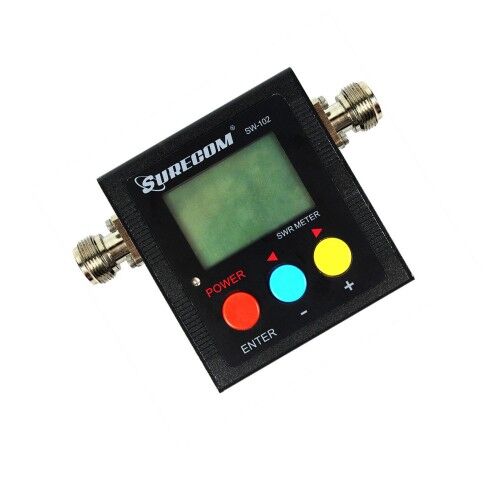

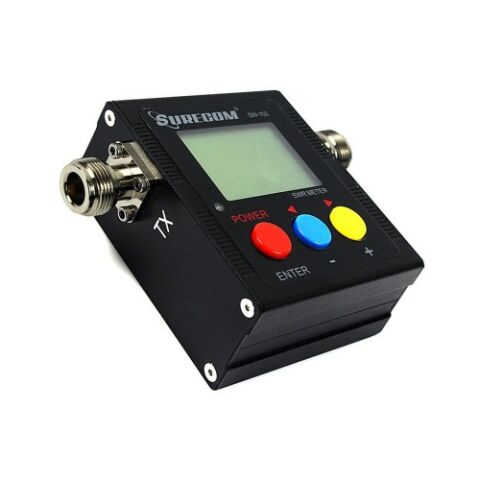

SW-102-UV Dijital VHF UHF Güç ve SWR Metre ve Frekans sayacı

SW-102-UV Dijital VHF / UHF Güç ve SWR Metre ve Frekans sayacı

Arayüz: N-J Arayüzü / SO239

Maksimum Güç Girişi: 120 W (Ölçülebilir güç, radyo mutlaka ANALOG olmalıdır)

V.S.W.R: 1.00:1 ~ 19.99:1

Frekans Aralığı: 125MHz ~ 525MHz (SW102UV)

Ekleme Kaybı: < 0.15dB (VHF), < 0.25dB (UHF)

Çalışma Sıcaklığı: 0℃ ~ 60℃

Frekans Sayacı: Yalnızca SW102UV (TX girişi en az 0.5W ± 0.5% olmalıdır)

Pil Seviyesi Göstergesi: Evet

Dahili Pil: 3.7V Lityum-İyon Pil

Otomatik Kapanma: 1-9 dakika

Boyut: 66x68x37 (mm)

Şarj: 5V (mikro USB)

Arka Işık Otomatik Kapanma: Evet

Arayüz (Giriş ve Çıkış): N / SO239 (SL16)

Ağırlık: 220g (pil dahil)

Güç Açma/Kapatma:

• [Kırmızı butona] 2 saniye basarak açın veya kapatın.

MENÜ Gösterimi (Not: Versiyon V3.8’e kadar)

1. İleri Güç Ayarı: -99 ile +99 arasında (Hassas ayar %)
2. Geri Güç Ayarı: -99 ile +99 arasında (Hassas ayar %)
3. Zaman Temeli Ayarı: -99 ile +99 arasında (Frekans sayacı, OSC zaman temeli)
4. LCD DIM (Arka Işık Süresi): 0-9 ("0" her zaman açık, 1-9 dakika)
5. Güç Kapatma Süresi: 0-9 ("0" her zaman açık, 1-9 dakika)

Not: Tedarikçi, önceden haber vermeden ürün fonksiyonlarını ekleyebilir.

Ayar Yapma ve Kaydetme:

1. MENU [Mavi buton] basın.
2. F1 [Kırmızı butona] basarak 1-5 fonksiyonunu seçin.
3. [Mavi buton] (-) ve [Sarı buton] (+) kullanarak ayar yapın.
4. [Kırmızı butona] 2 saniye basın.
5. [Mavi butona] basarak KAYDEDİN ve ÇIKIN.

Anteninizin S.W.R. Değerini Ölçme:

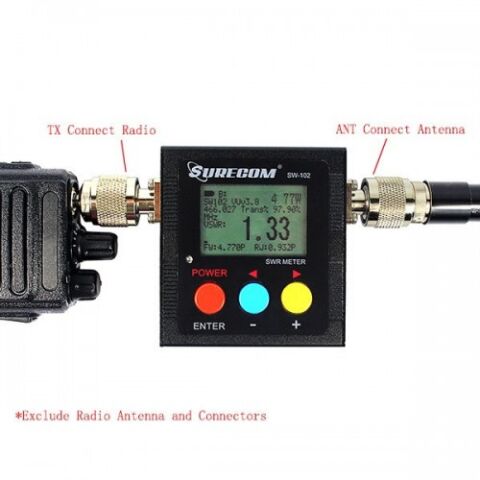

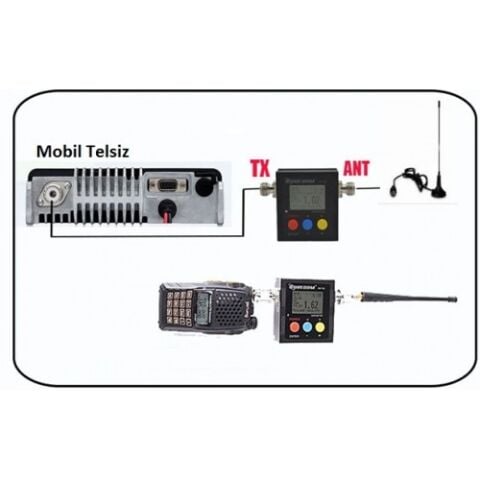

1. Radyo çıkışını “TX” girişine, anteni ise “ANT” girişine bağlayın.
2. Cihazınızın farklı bir konnektör tipi varsa uygun adaptör/kablo kullanın.
3. V.S.W.R. Ölçümü:
   • SW-102'yi radyo RF çıkışına bağlayın.
   • Radyo TX iletim yaparken SW-102 ekranda S.W.R. verilerini gösterir.
   • Test sırasında, cihazın etrafında nesne olmaması ve yatay konumda durması önemlidir.

Verici RF Çıkış Gücünü Ölçme:

1. Radyo çıkışını “TX” girişine, sahte yükü (dummy load) “ANT” girişine bağlayın.
2. Cihazınız için uygun adaptör/kablo gerekebilir.
3. Güç Ölçümü:
   • SW-102'yi radyo RF çıkışına bağlayın.
   • SW-102’nin “ANT” girişini 50 ohm sahte yüke bağlayın.
   • Radyo TX iletim yaparken SW-102 ekranda ölçülen güç değerini gösterir.
   • (SW-102, DMR sistemleri için uygun değildir.)

Paket İçeriği:

• 1x SURECOM SW-102-UV Güç ve S.W.R. Ölçer (N konnektörlü)
• 1x Güç Kaynağı (100-240V)
• 1x Şarj Kablosu
• 1x İngilizce Kullanım Kılavuzu
