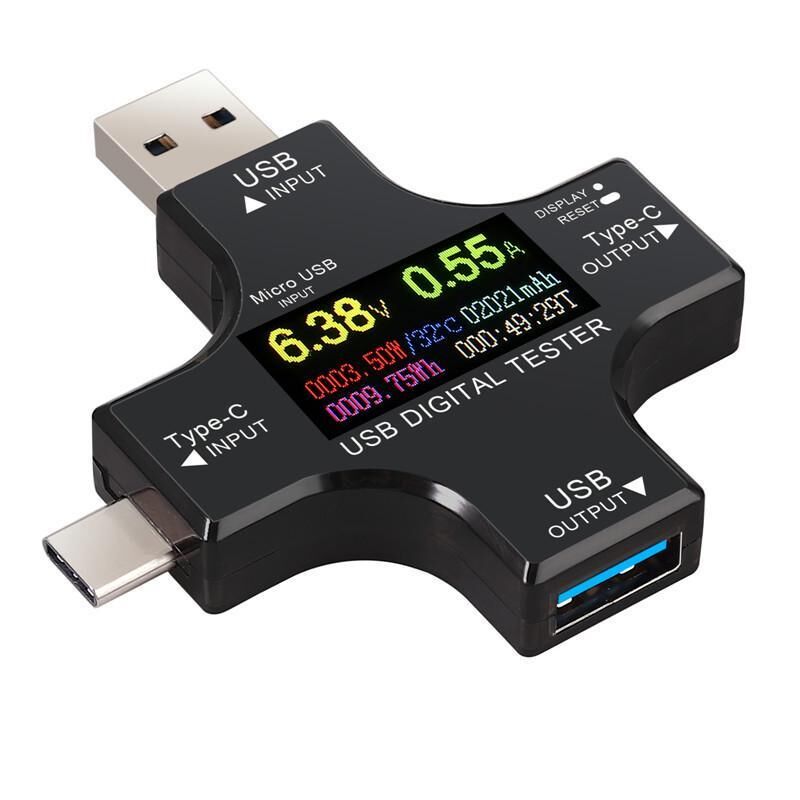

USB 3.0 Type-C DC Dijital Volt-Ampermetre Gerilim Akım Ölçüm Aleti

USB 3.0 Tip-C Test DC Dijital Volt-Ampermetre Gerilim Akım Ölçer

Açıklama

Bu USB test cihazı sadece Tip-c için değil aynı zamanda, pd hızlı şarj protokolü gücü 45W ve iphone 87W akıllı şarj cihazı Mobil güç gibi PD güç kaynağı, için de kullanılabilir.

Qualcomm QC2.0 ile uyumlu (5V / 9V / 12V / 20V) qualcomm QC3.0 (3.8 ~ 12V +/- 0.2 adım),

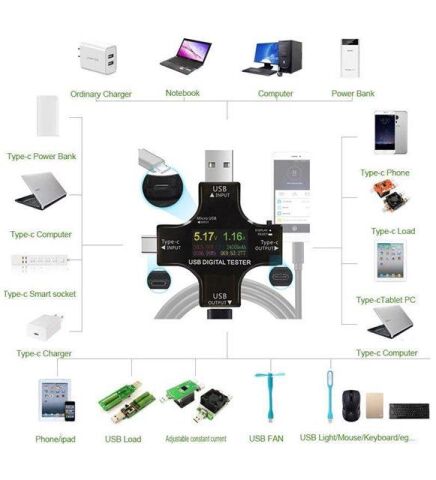

Android BC1.2 (5V), Apple iPhone5V / 2.4A ve MTK-PE (5V / 7V / 9V / 12V) Qualcomm hızlı şarj protokolü voltaj aralığı-ölçüm yoluyla. Ve USB dahili veri hattı önce ve sonra aracılığıyla modu, ayrıca U disk okumaları ve bilgisayar USB arayüzü ile uyumlu olabilir veri transferi gerilim ve akım ölçüm uygulamaları, daha geniş bir USB arayüzü yelpazesinin kullanımı kullanılabilir.

Mühendis bir kez daha birkaç teknik yükseltmeye sahiptir:

1) USB-C erkek kafa değiştirme maliyeti bakır pim kontak fişi daha iyi, daha sıkı akım verileri daha güvenilir.

2) ekran 180 derece çevirme ekran ayarları işlevini artırın, bazı şarj cihazlarına pozitif ekran olarak ters ekran kullanarak uyum sağlayın (AAA arayüzüne tıklayın, ve sonra 180 derece ters ekran yapmak için anahtarı çift tıklayın).

3) optimize edilmiş PD protokolü, apple'ın 87W şarj cihazı için uygundur ve hem pozitif hem de negatif taraf PD protokolünün ACC pinini iletebilir.

4) tip-c OTG protokolü, Android hattının sol üst köşesine rastgele gömülü bir Android anahtar kafası takarak OTG dijital işlevini açabilir.

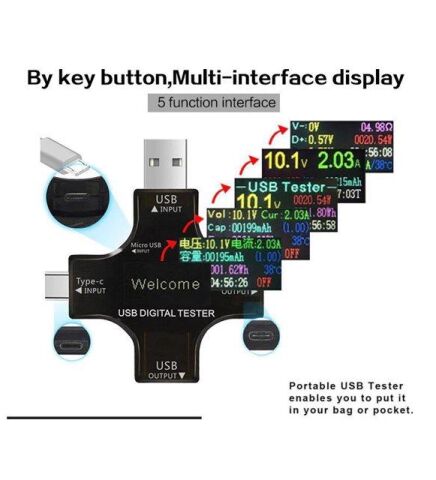

5) aşırı gerilim, düşük voltaj, aşırı akım, arka ışık süresi vb. Gibi arayüz ayarlarını artırın ve ön masadaki kısa düğmede ilgili arayüze geçin, çift veya üç vuruş ekleyerek ayarlayın.

6) metal sanayi yükseltme yama manganin örnekleme cihazı ile meydan okuma sınırı

7) ürün ön masasının sıfır konum kalibrasyon işlevini artırın ve ultra küçük akımı daha doğru bir şekilde ölçün. Yük basılmadığında, anahtar hızla 7 kez basılır. Mevcut sıcaklık ortamının sıfır sıcaklık doğru kalibrasyonudur. O anda, ölçüm doğruluğu tekrar geliştirildi. Bu, uzun yıllar boyunca U masa teknolojisi deneyiminden öğrendiğimiz başka bir yenilikçi tasarım.

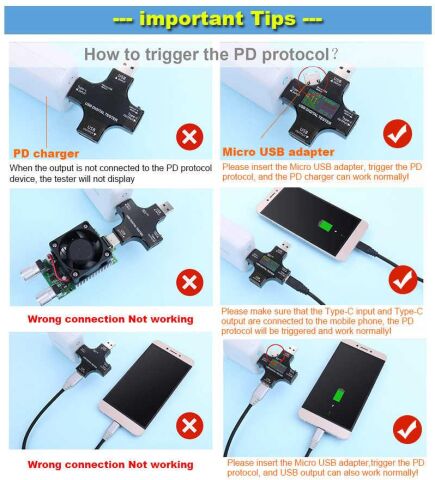

8) dahili PD protokolü, yaşlanma ve testi kolaylaştırmak için PD protokolünün akıllı şarj cihazının yüklenmemiş güç çıkışı ekranı ile tip-c arayüzünü açabilir. (Bu işlev, mikro USB hat giriş portu ile çapraz U tablosunun sol üst köşesine rastgele Android OTG adaptör kafasını takarak başarıyla açılabilir).

9) güncellenmiş apple X cep telefonunu destekleyen PD protokolü hızlı şarj modu ölçümü. (Destek iphone 8 / 8P / apple X / MacBook hızlı şarj, 29W güç, 5V3A / 9V3A / 12V2.5A / 15V2A)

10) elektrik kesintisi belleği, USB veri iletimi, PD hızlı şarj protokolü ve benzeri gibi iletim fonksiyonlarının sayısını optimize edin

Açıklama:

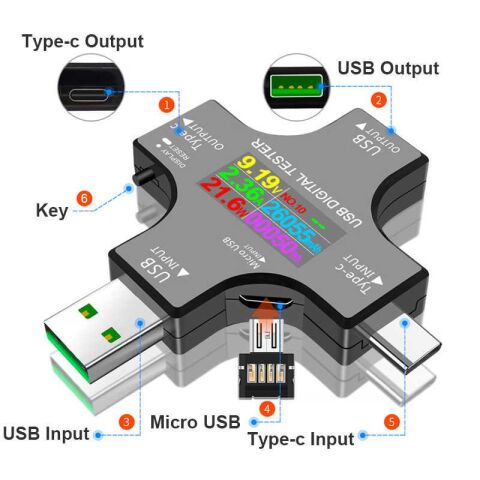

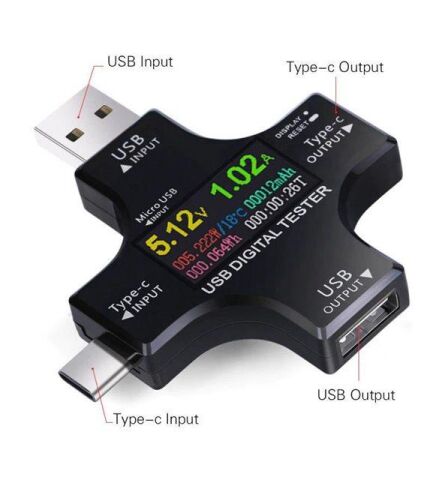

Yeni tasarım çok fonksiyonlu USB + tip-c Port test cihazı geliyor!

Bu enstrüman gerilim, akım, kapasite, elektrik quanity, güç, yük empedansı, D +/d-gerilim, şarj süresi ve USB diğer verileri izleyebilir ve Qualcomm QC3.0 uyumlu QC2.0 destekler, bc1.2 ve Apple 2.4A ve diğer protokol hızlı şarj voltajı aralıkları, OTG fucntion desteği.

Güç> 0.5W olduğunda, zaman hesaplanacaktır!

Şartname:

Voltaj ölçüm aralığı :3.6V ~ 32.0V çözünürlük hassasiyeti :0.01V

Akım ölçüm aralığı :0.00 ~ 5.10A çözünürlük hassasiyeti :0.01A

Kapasite kümülatif aralığı: :0 ~ 99999mAh çözünürlük hassasiyeti :0.001Ah

Güç kümülatif aralığı :0 ~ 999999mWh çözünürlük hassasiyeti :0.001Wh

Güç ölçüm aralığı :000.00 ~ 150.00 W çözünürlük hassasiyeti :0.01W

Empedans ölçüm aralığı :1 ~ 999.9? çözünürlük hassasiyeti :0.1?

Sıcaklık ölçüm aralığı :0 ~ 80 ? çözünürlük hassasiyeti :1 ?

Maksimum zamanlama :999 saat 59 dakika 59 saniye çözünürlük hassasiyeti :1s

Zamanlayıcı şarj hatırlatma :Geri sayım 24 saat, set değeri keyfi

USB D + voltaj aralığı :0V ~ 2.999V çözünürlük hassasiyeti :0.001V

USB d-voltaj aralığı :0V ~ 2.999V çözünürlük hassasiyeti :0.001V

Mobil tam şarj hatırlatma parametreleri: <2W/0.5 saat

Yenileme zamanı :500mS/kere

Ölçüm oranı :0.5 kez/s

Alarm modu :Siren sesi + ekran ipuçları

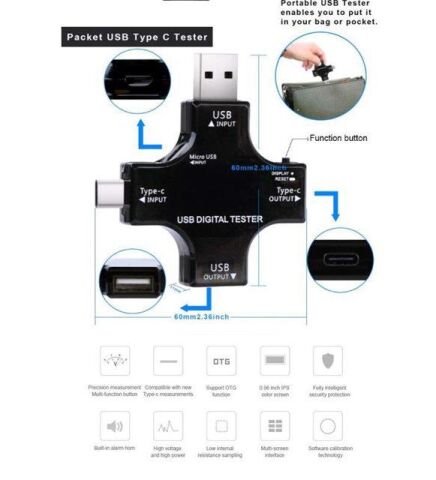

Ürün boyutu :61mm x 68mm x 10.8mm

Kendi kendine tüketilebilir akış :

Çalışma sıcaklığı :-10 ~ + 60 ?

Çalışma nemi: :10 ~ 80 (şüphesiz)

Çalışma basıncı :80 ~ 106kPa
